Comment un silencieux pneumatique réduit-il le bruit dans les systèmes pneumatiques industriels

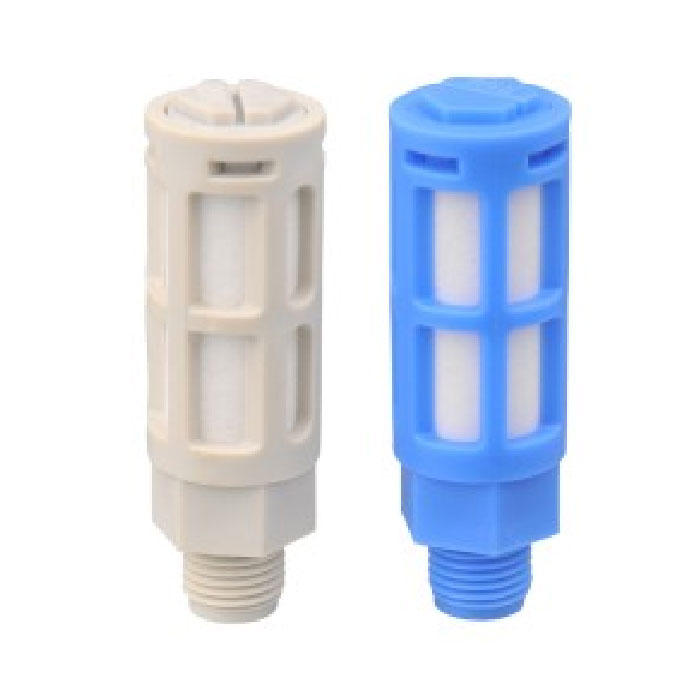

A Silencieux pneumatiqueest un composant pratique pour réduire le bruit d'échappement dans les systèmes pneumatiques industriels. Lorsque l'air comprimé est libéré d'une soupape de commande directionnelle, d'un cylindre ou d'un actionneur, le changement soudain de pression peut créer un bruit d'échappement aigu et à grande vitesse. En modifiant le trajet du flux d'air et en contrôlant la façon dont l'air comprimé se dilate dans l'atmosphère, un silencieux approprié peut réduire le bruit tout en maintenant les performances pneumatiques requises par la machine. ÀQimao pneumatique,nous prenons en compte la réduction du bruit ainsi que le débit d'air, la pression de fonctionnement, la taille du raccordement et les conditions d'application lors de l'évaluation des solutions de silencieux pneumatiques.

Dans l’automatisation industrielle, la lutte contre le bruit ne consiste pas simplement à rendre les équipements plus silencieux. Un silencieux trop restrictif peut augmenter la contre-pression et influencer la vitesse du cylindre ou la réponse des soupapes. Pour cette raison, nous recommandons de traiter le silencieux pneumatique comme faisant partie du circuit pneumatique complet plutôt que comme un accessoire isolé.

D’où vient le bruit dans les systèmes pneumatiques industriels ?

L'air comprimé à l'intérieur d'un système pneumatique est maintenu à une pression supérieure à la pression atmosphérique. Lorsqu'une soupape de commande directionnelle ouvre le passage d'échappement, la différence de pression provoque un déplacement rapide de l'air vers l'atmosphère. Cette décharge rapide produit des turbulences, des fluctuations de pression et de l'énergie acoustique, que les opérateurs entendent généralement sous la forme d'un sifflement aigu ou d'un bruit précipité.

Le niveau sonore réel peut varier considérablement d’une machine à l’autre. La pression de fonctionnement, le débit d'échappement, la configuration des vannes, le volume du cylindre, la vitesse de l'actionneur et la fréquence des cycles influencent tous le son généré au niveau de l'orifice d'échappement. Un seul vérin pneumatique ne produit qu'un bref bruit, mais une machine de production exécutant des centaines ou des milliers de cycles par équipe peut créer un environnement acoustique beaucoup plus perceptible.

La position de l’orifice d’échappement compte également. Lorsque les vannes pneumatiques sont installées à proximité des opérateurs, le bruit d'échappement direct peut être plus perceptible. Dans un équipement automatisé compact, plusieurs vannes peuvent évacuer de l'air comprimé dans une zone limitée, permettant aux événements d'échappement individuels de s'accumuler dans une source de bruit de fond continue.

Comment un silencieux pneumatique réduit-il le bruit ?

A Silencieux pneumatiqueréduit le bruit d'échappement en modifiant les caractéristiques d'écoulement de l'air comprimé avant qu'il n'atteigne l'atmosphère. Au lieu de permettre à l'air comprimé de se dilater directement à travers un orifice d'échappement ouvert, le silencieux introduit une structure de flux interne qui contrôle la décharge.

Selon la conception, la structure interne peut modifier la section transversale, augmenter le trajet d'écoulement effectif, créer des chambres tampons, introduire une résistance contrôlée ou utiliser des matériaux insonorisants. Ces mécanismes réduisent l'intensité du flux d'échappement direct et dissipent une partie de l'énergie acoustique.

Le point important est que la réduction du bruit et le flux d’air ne peuvent être séparés. Chaque structure interne qui modifie le chemin d’échappement peut également influencer la chute de pression. Si la résistance à l'écoulement devient trop élevée, l'actionneur pneumatique risque de ne pas évacuer l'air assez rapidement pour maintenir sa vitesse de fonctionnement prévue.

Pour un vérin pneumatique à grande vitesse, cette relation est particulièrement importante. Si un cylindre doit effectuer un mouvement défini dans un temps de cycle court, le passage d'échappement doit avoir une capacité suffisante. Dans cette situation, un silencieux à débit plus important peut être plus approprié que de simplement choisir le plus petit composant disponible.

Quels types de silencieux pneumatiques sont utilisés ?

Les silencieux pneumatiques peuvent généralement être compris à travers deux approches de base du contrôle acoustique : réactif et résistif. Les deux sont conçus pour réduire le bruit produit par l’échappement de l’air comprimé, mais ils gèrent l’énergie acoustique de différentes manières.

Silencieux Pneumatiques Réactifs

Un silencieux réactif repose principalement sur des changements dans la géométrie interne, les sections d'écoulement ou les chambres. Lorsque les ondes sonores traversent ces sections changeantes, une partie de l’énergie acoustique peut être réfléchie ou soumise à des interférences avant d’atteindre la sortie.

Ce type de construction dépend fortement de la géométrie interne et des caractéristiques du bruit d'échappement. Cela peut être utile lorsqu'un chemin d'écoulement contrôlé ou une structure de chambre peut être incorporé dans l'espace d'installation disponible.

Silencieux pneumatiques résistifs

Un silencieux résistif utilise des matériaux insonorisants ou des structures poreuses pour dissiper l'énergie acoustique. Au lieu de s’appuyer principalement sur la réflexion, la structure absorbe une partie de l’énergie générée par le flux d’échappement.

Pour les applications industrielles, l’environnement doit être soigneusement pris en compte. La poussière, le brouillard d'huile, l'humidité, les fibres et autres contaminants peuvent progressivement influencer la structure interne. Les conditions de température et de nettoyage doivent également être prises en compte lors de la sélection des matériaux pour une application particulière.

Quels facteurs doivent être pris en compte lors de la sélection d’un silencieux pneumatique ?

Lorsque nous évaluons une application de silencieux pneumatique, nous ne recommandons pas de sélectionner le produit en fonction uniquement du filetage de connexion. Un filetage correspondant confirme la compatibilité mécanique, mais il ne confirme pas que la capacité de débit interne est adaptée au circuit pneumatique.

Nous considérons normalement ensemble la pression de fonctionnement, le débit d’air, les spécifications de connexion, les caractéristiques sonores, l’espace d’installation et l’environnement de fonctionnement. Cette approche est particulièrement importante lorsque le silencieux est utilisé sur des équipements d'automatisation industrielle à cycle élevé.

La taille du port est l’une des spécifications les plus faciles à identifier, mais elle ne doit pas être le seul critère de sélection. Par exemple, deux silencieux ayant le même filetage nominal peuvent avoir des structures internes et des capacités de débit différentes. Le choix correct dépend de la vanne, de la pression de fonctionnement, du volume d'échappement et du cycle de machine requis.

Lors de l'achat auprès d'un fournisseur de composants pneumatiques, nous vous recommandons de fournir la pression de fonctionnement, les spécifications de connexion, le débit d'air attendu, l'espace d'installation et l'environnement de travail. Ces informations facilitent l'identification d'une configuration appropriée au lieu de simplement faire correspondre le fil de connexion.

Où sont utilisés les silencieux pneumatiques ?

Les silencieux pneumatiques sont utilisés dans une large gamme d'applications où l'échappement de l'air comprimé produit un bruit indésirable. Les points d'installation courants comprennent les vannes de commande directionnelles, les vérins pneumatiques, les actionneurs, les équipements de préparation d'air, les machines automatisées et les systèmes de production industrielle.

Automatisation industrielle

Les équipements d'assemblage automatisés contiennent souvent plusieurs vérins pneumatiques et vannes de commande directionnelles. Étant donné que ces composants peuvent fonctionner de manière répétée tout au long de la production, le bruit des gaz d'échappement peut devenir une partie importante de l'environnement acoustique de la machine. Installer unSilencieux pneumatiqueau niveau de l'orifice d'échappement peut réduire le bruit d'échappement direct sans modifier le principe de contrôle de base.

Fabrication automobile

Les équipements de production automobile utilisent fréquemment des actionneurs pneumatiques pour les opérations de serrage, de positionnement, de transfert et d’assemblage. Ces systèmes peuvent fonctionner en continu pendant la production, de sorte qu'une petite quantité de bruit provenant de chaque événement d'échappement peut devenir significative sur une journée de travail complète. La sélection du silencieux doit donc prendre en compte à la fois les performances acoustiques et le débit d'air requis pour un mouvement répétitif rapide.

Systèmes de manutention

Les vérins pneumatiques sont largement utilisés pour pousser, soulever, positionner et transférer des matériaux. Dans ces applications, la réponse de l'actionneur peut être étroitement liée au temps de cycle de la machine. Un silencieux présentant une résistance au débit excessive peut interférer avec les performances d'échappement, ce qui fait de la capacité de débit d'air un élément important du processus de sélection.

Comment maintenir les performances du silencieux pneumatique ?

Un silencieux pneumatique est un composant relativement simple, mais son passage d'échappement doit rester suffisamment ouvert pour le débit d'air prévu. Le brouillard d'huile, la poussière, les fibres et autres contaminants peuvent progressivement s'accumuler et modifier les caractéristiques d'écoulement du chemin d'échappement.

Une indication pratique d'un problème potentiel est un changement notable dans le comportement de l'actionneur. Si un cylindre devient plus lent, si le bruit d'échappement change de manière significative ou si une contre-pression inattendue se développe, le silencieux doit être inclus dans l'inspection plutôt que de supposer que le problème est causé par le cylindre ou la valve elle-même.

Dans les applications à cycle élevé, une inspection périodique est généralement plus pratique que d'attendre un blocage complet ou une détérioration des performances. L'intervalle d'inspection doit être déterminé en fonction de la qualité de l'air, de l'environnement d'exploitation, du cycle de service et du système pneumatique global.

Pourquoi le contrôle du bruit est-il important dans l’automatisation pneumatique ?

L'automatisation pneumatique est appréciée pour sa réponse rapide, sa structure mécanique simple et sa flexibilité dans la production industrielle. Cependant, l’environnement acoustique doit également être pris en compte lors de la conception des équipements. Des événements d'échappement répétés provenant de plusieurs vannes et actionneurs peuvent augmenter le niveau de bruit global autour d'une ligne de production.

De notre point de vue, le contrôle du bruit fonctionne mieux lorsqu’il est pris en compte lors de la conception des circuits pneumatiques. La taille du cylindre, la sélection des soupapes, la pression de fonctionnement, le débit d'échappement, la disposition des tubes et la sélection du silencieux influencent tous les conditions de fonctionnement finales.

L'ajout d'un silencieux une fois la machine terminée peut toujours constituer une solution pratique de contrôle du bruit, mais l'espace d'installation peut déjà être limité. La prise en compte du chemin d'échappement lors de la phase de conception donne aux constructeurs de machines plus de flexibilité pour équilibrer la réduction du bruit, le flux d'air et l'accessibilité des composants.

Qu'est-ce qui rend Qimao Pneumatique adapté aux applications de silencieux pneumatiques ?

Qimao Pneumatique se concentre sur les composants de contrôle d'automatisation pour les domaines pneumatiques et fluides, y compris les produits solénoïdes, les cylindres, les bobines, les induits, les accessoires pneumatiques et les services personnalisés. L'entreprise dispose d'une équipe d'innovation R&D et de capacités de fabrication couvrant l'usinage, la fabrication et l'assemblage.

Qimao Pneumatique exploite également une usine de fabrication à Ningbo qui a été fondée en 2014 et couvre plus de 1 000 mètres carrés. L'usine a introduit des lignes de production automatisées pour améliorer l'efficacité de la production et la cohérence des produits. Son travail de développement de produits comprend des solutions de silencieux pour les applications industrielles, automobiles et domestiques.

Depuis la sélection des matières premières jusqu'aux tests du produit fini, le processus de fabrication comprend des procédures de contrôle qualité destinées à maintenir les performances et la fiabilité du produit. Pour les clients ayant des exigences d'application spécifiques, l'entreprise peut également fournir des solutions pneumatiques et fluides personnalisées basées sur les conditions de travail réelles.

Pour les acheteurs évaluant unSilencieux pneumatique, nous vous recommandons de fournir le modèle de vanne ou d'actionneur, la pression de fonctionnement, les spécifications de connexion, les besoins en débit d'air, l'espace d'installation disponible et l'environnement de travail. Ces détails permettent d'évaluer la configuration du produit en fonction du système pneumatique réel au lieu de s'appuyer sur une seule spécification.

En savoir plus surQimao Pneumatiqueet ses capacités en matière de composants d'automatisation pneumatiques et fluides.

Foire aux questions

Qu'est-ce qu'un silencieux pneumatique ?

Un silencieux pneumatique est un composant installé sur un orifice d'échappement pneumatique pour réduire le bruit généré lorsque l'air comprimé est rejeté dans l'atmosphère.

Comment un silencieux pneumatique réduit-il le bruit ?

Il modifie le flux d'air évacué à travers des passages internes, une résistance contrôlée, des chambres ou des structures insonorisantes pour réduire l'énergie acoustique libérée par la sortie d'échappement.

Un silencieux pneumatique peut-il affecter la vitesse du cylindre ?

Oui. Si le silencieux crée une restriction excessive des gaz d'échappement, la contre-pression peut augmenter et affecter la vitesse du cylindre, la réponse de l'actionneur ou le temps de cycle de la machine.

Quelle est la différence entre les silencieux pneumatiques réactifs et résistifs ?

Les silencieux réactifs utilisent principalement la géométrie interne et la réflexion ou l'interférence des ondes sonores, tandis que les silencieux résistifs utilisent des structures insonorisantes pour dissiper l'énergie acoustique.

Où les silencieux pneumatiques sont-ils généralement installés ?

Ils sont couramment installés sur les ports d'échappement des vannes pneumatiques et des actionneurs dans l'automatisation industrielle, la fabrication automobile, la manutention et d'autres applications d'air comprimé.

Que dois-je fournir lors d’une demande de devis pour silencieux pneumatique ?

Les informations utiles incluent la pression de fonctionnement, le modèle de vanne ou d'actionneur, la taille et le filetage du raccordement, le débit d'air requis, l'espace d'installation, l'environnement de fonctionnement et l'application prévue.

Pourquoi le débit d’air est-il important lors de la sélection d’un silencieux pneumatique ?

Un silencieux trop restrictif peut augmenter la contre-pression d'échappement et influencer les performances de l'actionneur pneumatique. Il convient donc d'envisager une capacité de débit d'air adéquate ainsi qu'une réduction du bruit.

Conclusion

A Silencieux pneumatiqueréduit le bruit dans les systèmes pneumatiques industriels en contrôlant la manière dont l'air comprimé est évacué des vannes, des cylindres et des actionneurs. Selon sa construction, le silencieux peut modifier le trajet du flux d'air, introduire une résistance contrôlée, utiliser des chambres tampons, réfléchir les ondes sonores ou absorber l'énergie acoustique.

La solution la plus efficace n’est pas nécessairement le seul silencieux offrant la plus grande réduction de bruit. La pression de fonctionnement, le débit d'échappement, la taille des connexions, l'espace d'installation, les conditions environnementales et les exigences du cycle de la machine doivent tous être pris en compte. Une restriction de débit excessive peut créer une contre-pression et affecter les performances pneumatiques.

Fort d'une expérience dans les composants d'automatisation pneumatiques et fluides,Qimao Pneumatiquefournit des produits de silencieux et des solutions pneumatiques personnalisées pour différentes exigences d'application. En adaptant le silencieux aux conditions de fonctionnement réelles, les fabricants peuvent obtenir un bruit d'échappement mieux contrôlé tout en conservant la réponse et l'efficacité attendues des systèmes d'automatisation pneumatiques modernes.
