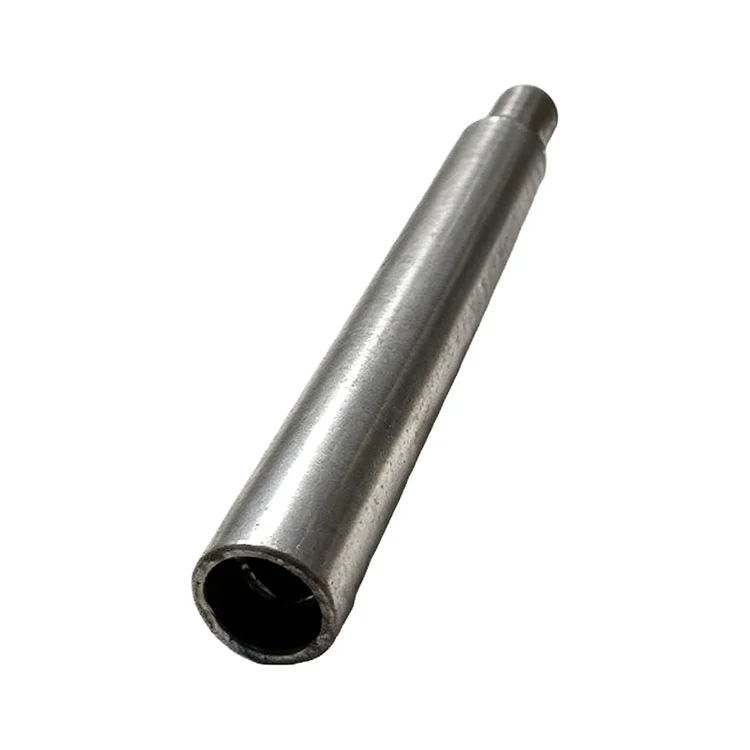

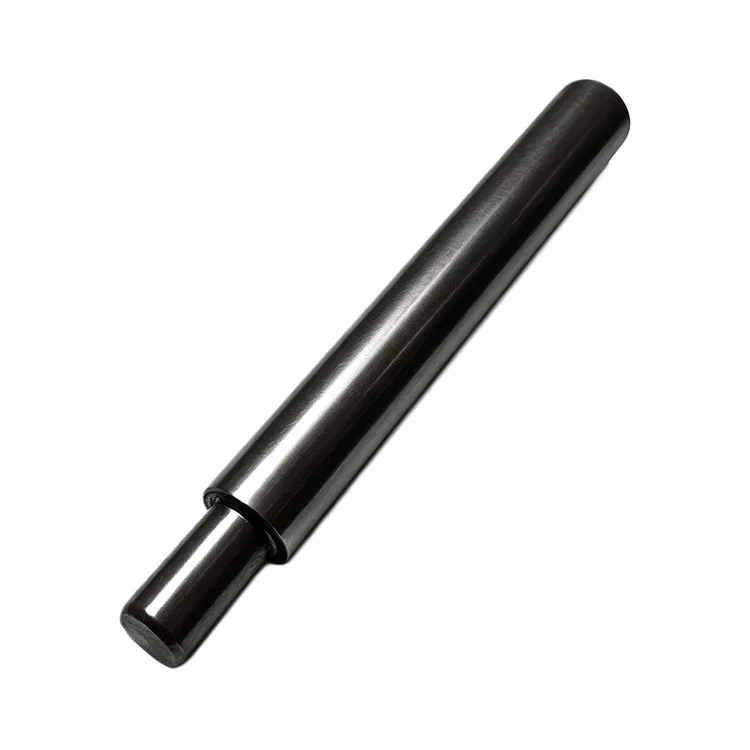

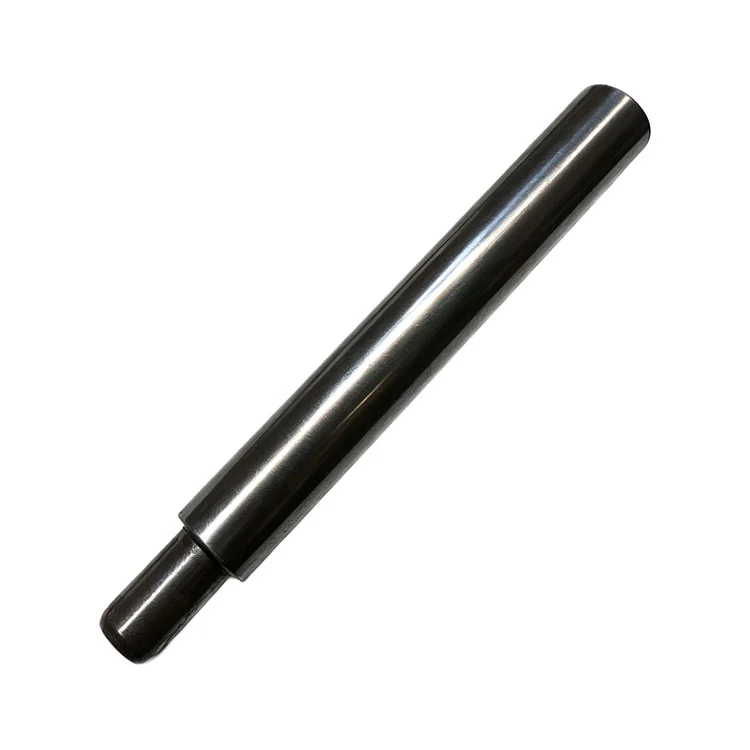

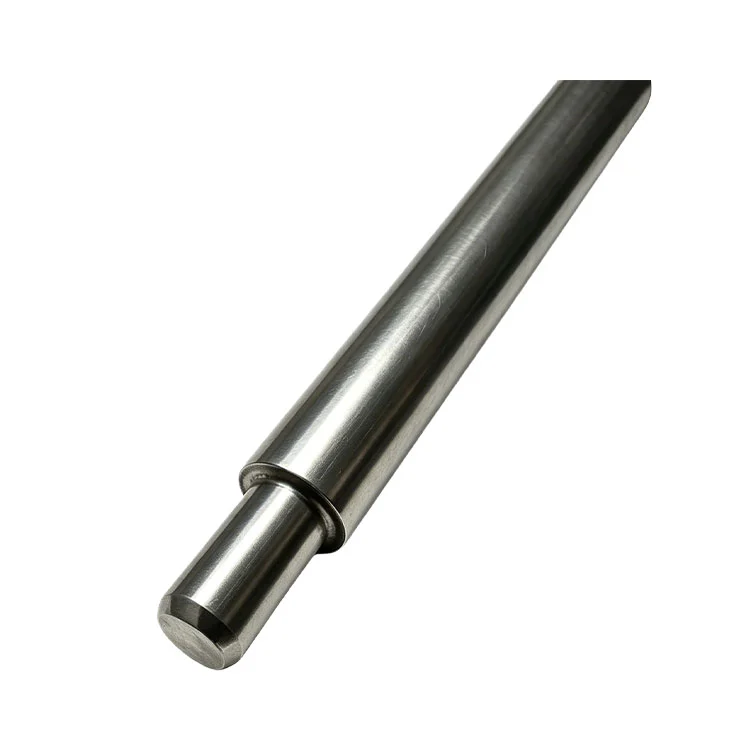

Goupille d'arbre forgée à froid pour les applications de machines et de fixations de précision

Cette goupille d'arbre forgée à froid pour les applications de machines et de montages de précision du fabricant de métaux Qimao est fabriquée par forgeage à froid et non par usinage à partir de barres. Le processus utilise de l'acier au carbone de haute qualité ou de l'acier allié comme le 20Cr ou le 1045. Le forgeage à froid aligne le flux de grain le long de la forme de la goupille, ce qui lui permet d'obtenir une meilleure résistance aux chocs que les goupilles coupées. Les diamètres vont de 3 mm à 25 mm, les longueurs de 10 mm à 120 mm. La finition de surface atteint Ra 1,6 sans meulage supplémentaire. Les tolérances s'appliquent aux classes g6 ou h6. Pas de contre-dépouilles ni de marques de marche au niveau des transitions de chanfrein. Chaque lot subit un test de dureté et un échantillon aléatoire pour vérifier les vides internes. Emballé dans du papier huilé à l'intérieur de cartons rigides.

Idéale pour les gabarits, les fixations, les tables d'indexation et les guides de mouvement linéaire, cette goupille offre un alignement, un transfert de charge et une stabilité en rotation fiables. Le forgeage à froid élimine les déchets de coupe tout en améliorant la dureté de surface et la résistance à la fatigue par rapport aux alternatives usinées.

Réduit les coûts de production, augmente la résistance au cisaillement et prolonge la durée de vie dans les opérations répétitives à cycle élevé.

Paramètre de produit (spécification)

Caractéristique du produit

1-La structure forgée à froid signifie aucun gaspillage de matériau et aucune ligne de grain interrompue. Cela donne une résistance au cisaillement plus élevée que les broches tournées.

2-La surface de la goupille d'arbre forgée à froid du fabricant de métaux Qimao est lisse et légèrement durcie pendant le formage, augmentant ainsi la résistance à l'usure sur la couche externe.

3-Les extrémités ont des chanfreins cohérents, de sorte qu'elles commencent directement lorsqu'elles sont pressées dans les plaques de fixation.

4-Quatrièmement, le prix reste stable pour les lots moyens et grands car le processus prend moins de temps par pièce que l'usinage de vis.

5-Les diamètres varient peu d'une broche à l'autre, à moins de 0,01 mm sur la plupart des longueurs. Ces fonctionnalités facilitent le dépannage sur les chaînes d’assemblage automatisées.

Notre avantage d'usine

1. Nous exploitons des machines de frappe à froid en provenance de Taiwan, chacune avec une surveillance du diamètre en temps réel. Notre atelier d'outillage fabrique les matrices en carbure en interne, nous contrôlons donc la qualité et les délais de livraison de la goupille d'arbre forgée à froid pour les applications de machines et de montages de précision.

2. Pour les tailles supérieures à 10 000 pièces, nous maintenons le prix 15 à 20 % inférieur à celui des broches usinées.

3. Chaque équipe effectue une inspection du premier article sur un comparateur numérique.

4. Nous stockons les trois diamètres les plus courants (6 mm, 8 mm, 10 mm) pour une expédition le jour même.

5. Les ingénieurs restent à l'étage et non dans un bureau séparé. Nous concentrons tous les détails selon vos besoins.

Comment utiliser les produits :

Commencez par vérifier le diamètre du trou dans votre plaque de fixation ou votre boîtier de machine. La goupille d'arbre forgée à froid pour les applications de machines et de fixations de précision doit s'enfoncer avec la pression du pouce sur les deux derniers millimètres. S'il entre trop facilement, le trou est surdimensionné. Utilisez une butée de profondeur sur une presse à arbre pour une profondeur d'insertion constante sur plusieurs broches. Pour les tâches de localisation, appuyez sur la goupille jusqu'à ce que l'épaulement touche la surface de la plaque. Pour les applications de charnières ou de pivots, laissez un jeu axial de 0,05 mm à 0,10 mm. Ne martelez jamais directement une épingle forgée à froid à moins que la tête ne soit plate et soutenue. Pour retirer une goupille coincée, percez un petit trou d’extraction du côté aveugle. Lubrifiez uniquement avec de l'huile légère, jamais de graisse, pour éviter le blocage hydraulique.
