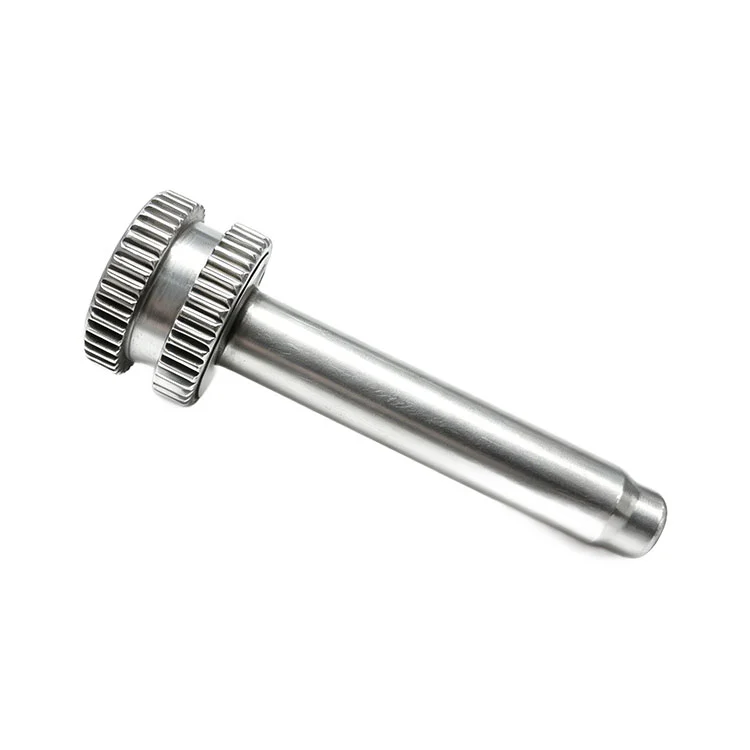

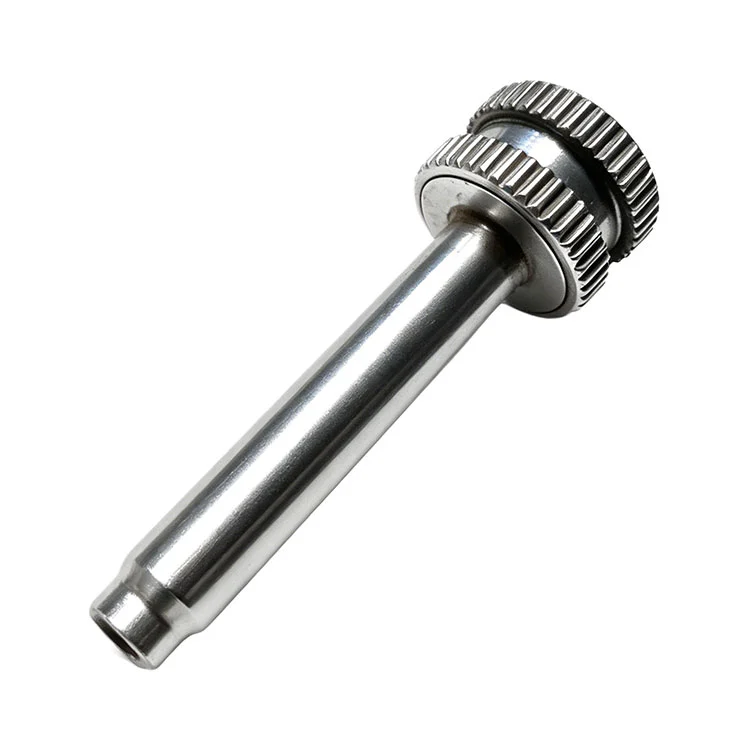

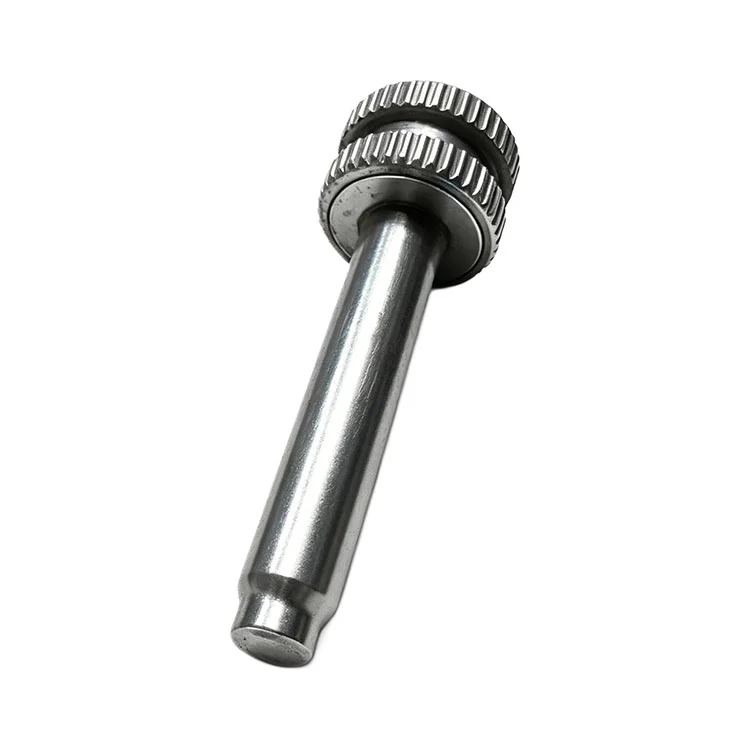

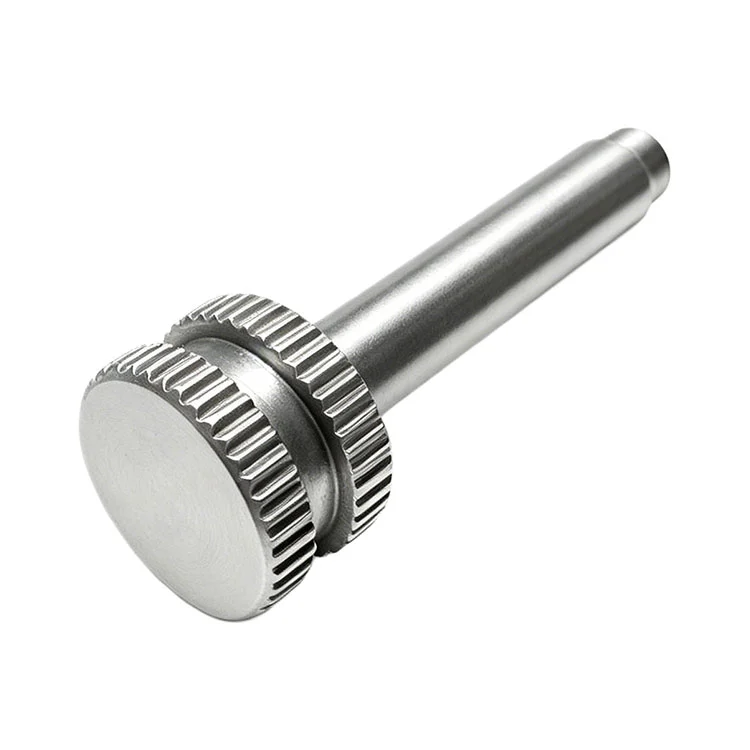

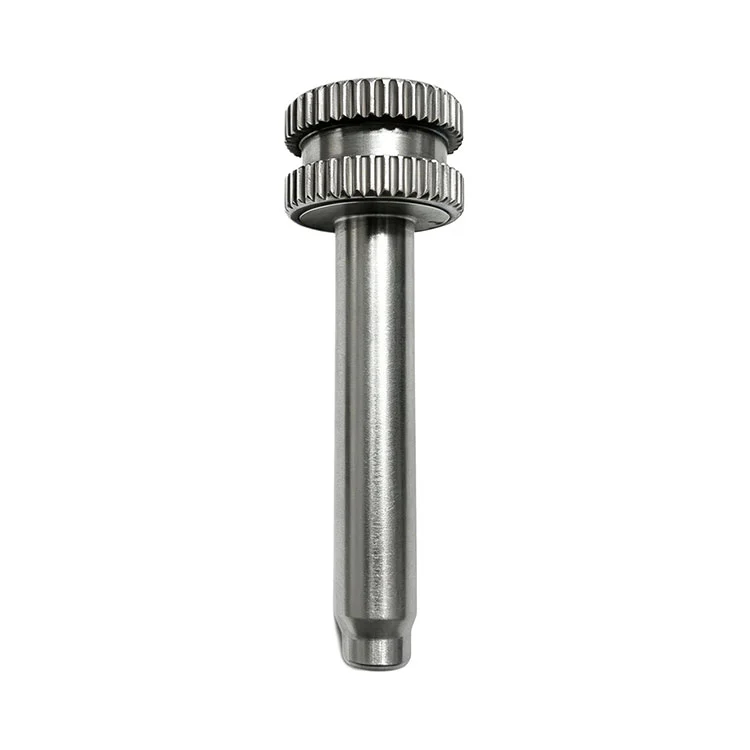

Goupille de positionnement étagée à double tête moletée pour l'assemblage

Qimao Metal Manufacturer propose aux clients une goupille de positionnement étagée à double tête moletée de haute qualité pour l'assemblage. La goupille semi-creuse étagée est conçue pour les applications de transmission haute performance. Son noyau creux unique permet l'écoulement de l'huile pour la lubrification, tandis que la géométrie étagée permet un positionnement axial précis. Le motif moleté est un diamant droit, d'environ 0,25 mm de profondeur. Les diamètres de tête vont de 8 mm à 20 mm. Les marches peuvent chuter de 1 mm à 5 mm par marche. Chaque goupille fait l'objet d'un contrôle visuel rapide des molettes : des dents manquantes signifient un rejet.

Le produit est utilisé dans les moyeux de transmission à double embrayage pour verrouiller les manchons de synchronisation, comme goupilles de cisaillement dans les arbres de prise de force (fracture propre sans contamination métallique) et pour aligner les pignons de chaîne dans les boîtes de transfert. Sert également de goupilles de positionnement dans les fixations lourdes et de rails de changement de gamme dans les tracteurs. Une version plus petite est disponible pour les cliquets de verrouillage de stationnement EV.

Fabriqué en acier allié cémenté avec revêtement anticorrosion. Réduit le poids, améliore la lubrification et améliore la sécurité contre les pannes.

Paramètre de produit (spécification)

Caractéristique du produit

1. Premièrement, la goupille de positionnement étagée à double tête moletée pour l'assemblage vous offre deux zones de préhension au lieu d'une. Si vos doigts sont gras, la deuxième bande accroche quand même.

2. Deuxièmement, la conception étagée signifie qu'une goupille gère deux alésages de positionnement – ​​moins d'outils à suivre.

3. Troisièmement, la tête est légèrement surdimensionnée par rapport à la marche la plus grande, vous pouvez donc sentir quand elle est bien assise.

4. Quatrièmement, nous laissons un petit rayon sous la tête, pas un coin pointu. Cela empêche la formation de fissures de contrainte au fil du temps.

5. Cinquièmement, les diamètres de positionnement ont une tolérance de plus ou moins 0,01 mm. C'est assez serré pour la plupart des gabarits et des accessoires sans qu'il soit impossible d'enfoncer à la main.

Application

1. Ces broches se trouvent le plus souvent dans des plaques de montage à changement rapide où les opérateurs échangent des pièces toutes les quelques minutes. La goupille de positionnement étagée à double tête moletée pour l'assemblage leur permet de retirer la goupille à doigts nus, sans outils.

2. Un autre point commun concerne les palettes des chaînes de montage qui transportent différentes familles de produits : une goupille étagée peut localiser l'une ou l'autre version.

3. Ils apparaissent également dans les dispositifs d'inspection des pièces moulées où les tailles d'alésage varient légèrement d'un lot à l'autre. Sur les stations de serrage manuelles, la tête moletée vous offre une bonne préhension même avec des gants.

4. Certains clients les utilisent comme butées réglables sur les tables de soudage – il suffit de tourner la goupille à une profondeur de pas différente.

Nos avantages

1. Nous utilisons notre goupille de positionnement étagée à double tête moletée pour l'assemblage sur des tours dédiés avec contrôle de pression hydraulique, et non sur des machines alimentées manuellement. Cela signifie que chaque bande moletée a la même profondeur sur tout le lot.

2. L'outillage de configuration à double moletage est déjà payé – donc pas de frais supplémentaires pour la deuxième bande.

3. Chaque lot fait l'objet d'une inspection du premier article sur un comparateur optique et nous conservons l'enregistrement pendant deux ans.

4. Si une moletage semble peu profonde, nous l'attrapons avant de l'emballer. Vous pouvez appeler directement notre atelier – pas d’arbre téléphonique.
