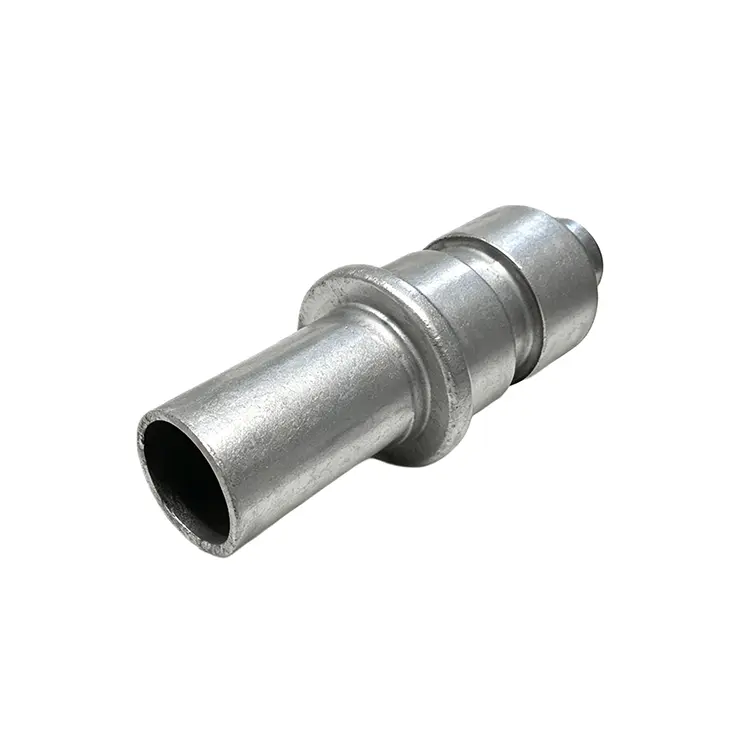

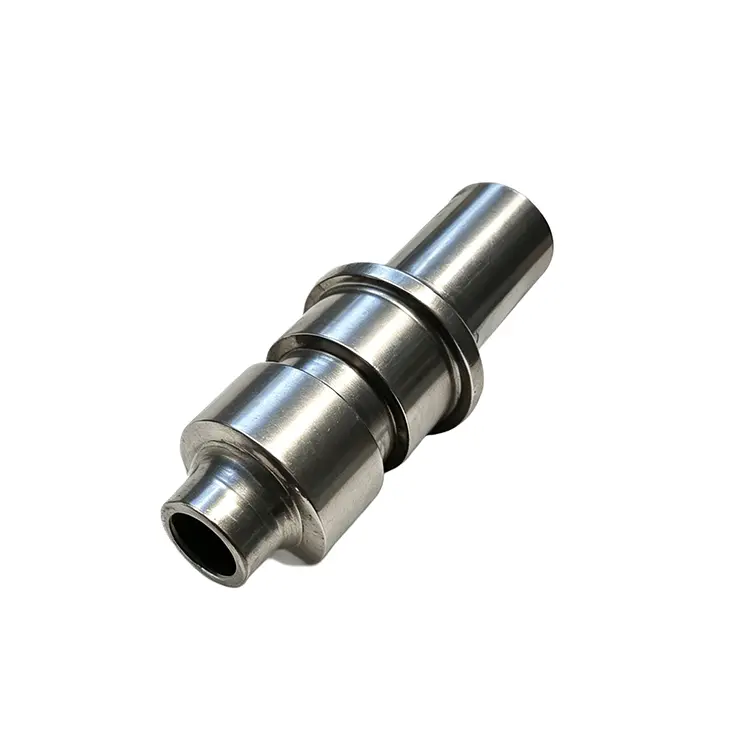

Manchon creux à bride avec trou traversant pour joints à bride boulonnés

Chaque manchon creux à bride avec trou traversant pour joints à bride boulonnés du fabricant de métaux Qimao est usiné à partir de barres solides ou d'ébauches forgées, puis traité thermiquement lorsque spécifié. Le diamètre du trou traversant est 1 à 2 mm plus grand que le diamètre nominal du boulon pour un assemblage facile. L'épaisseur de la bride varie de 3 mm à 15 mm en fonction des exigences de charge.

Les options de surface incluent une finition unie, un zingage ou un revêtement PTFE pour une résistance chimique. Nous estampillons les numéros de pièces et les qualités de matériaux sur la face de la bride à des fins de traçabilité. Les tolérances dimensionnelles suivent la norme ISO 2768-m ou plus strictes sur demande.

Tous les bords sont ébavurés. Pas de coins pointus. Le manchon peut être fourni avec ou sans extrémités d'alésage chanfreinées. Nous proposons également des décalages d'alésage non standard pour la mise à niveau d'anciens modèles de brides. Chaque lot comprend un rapport dimensionnel. Des tests de dureté sont disponibles pour les qualités à haute résistance.

Paramètre de produit (spécification)

Caractéristique du produit

• Conception à bride monobloc – Le manchon creux à bride avec trou traversant pour les joints à bride boulonnés, sans rondelles desserrées ni cales empilées. Assemblage plus rapide, moins de pièces à perdre.

• Trou traversant de précision – Le boulon glisse facilement mais reste centré. Pas de cliquetis sous vibration.

• Options de matériaux réels – Acier au carbone (1045, A36), inoxydable (304, 316) ou alliage (4140, 17-4PH). Nous stockons des tailles courantes.

• Face de bride plate – Meulée à 0,1 mm près. Empêche la flexion des boulons et un serrage inégal.

• Bords ébavurés – Peut être manipulé en toute sécurité à mains nues ou avec des gants. Pas de coins pointus.

• Longueurs personnalisées – N'importe quelle longueur de 10 mm à 200 mm. Pas de frais supplémentaires pour les tailles non standards.

• Finitions de surface – lisses, zinguées ou revêtues de PTFE. Inox 316 pour usage offshore ou chimique.

• Traçable – Qualité du matériau et numéro de lot estampés sur la face de la bride.

Application

1. Brides de pipeline avec des boulons trop longs

Notre manchon creux à bride avec trou traversant pour les joints à bride boulonnés au lieu de couper des boulons ou d'empiler des rondelles, utilisez un manchon pour occuper un espace supplémentaire. L'écrou se serre contre une surface solide.

2. Montage de l'actionneur de vanne

Agit comme une entretoise entre la bride de la vanne et le support de l'actionneur. Le trou traversant maintient le boulon centré.

3. Acier de construction avec trous oblongs

Remplit la largeur de la fente. Empêche la tête du boulon de bouger. La bride recouvre les bords des fentes pour un transfert de charge uniforme.

4. Rénovation de vieilles brides mal alignées

Le manchon vous permet d'ajuster l'angle du boulon. Aucun martelage requis.

5. Écartement temporaire de la bride pour le remplacement du joint

Protège les trous de bride des dommages causés par les boulons de levage. Retirez le manchon après le travail, installez les boulons ordinaires.

6. Supports de canalisations offshore sous vibration

L'extrémité à bride résiste à la rotation. Le trou traversant maintient le boulon centré même en cas de mouvement latéral. L'inox 316 dure des années.

7. Boulons de levage de la plaque de base de la pompe

Souder le manchon à la plaque de base. Guide le boulon de levage et fournit une surface de poussée plate. Aucun bloc lâche à perdre.

8. Tuyaux chimiques revêtus de PTFE

Agit comme un limiteur de couple. Empêche l'écrasement du liner. Serrer jusqu'à ce que le manchon entre en contact avec les faces de la bride.

9. Alignement de construction de brides lourdes

Utilisez le manchon comme levier pour rapprocher les brides mal alignées. Remplacez par un boulon standard après l'alignement.

10. Supports de montage de vérin hydraulique

Remplit les espaces variables entre la bride du cylindre et le support. Semble plus propre que les rondelles empilées. Ne se desserrera pas avec le temps.

Avantage d'usine

Nous gardons en stock des ébauches courantes en acier et en acier inoxydable pour les manchons creux à bride avec trou traversant pour les joints à bride boulonnés. Chaque manchon est inspecté individuellement pour vérifier la concentricité de l'alésage et le parallélisme des brides. Nous ne faisons pas appel à des sous-traitants pour l’usinage, tout est fait en interne.

Notre équipe qualité fournit des photos en temps réel pendant la production sur demande. Nous proposons également des échantillons d’usinage avant les commandes groupées. De nombreux clients reviennent parce que nous détectons les erreurs de dessin avant de couper le métal, pas après.
