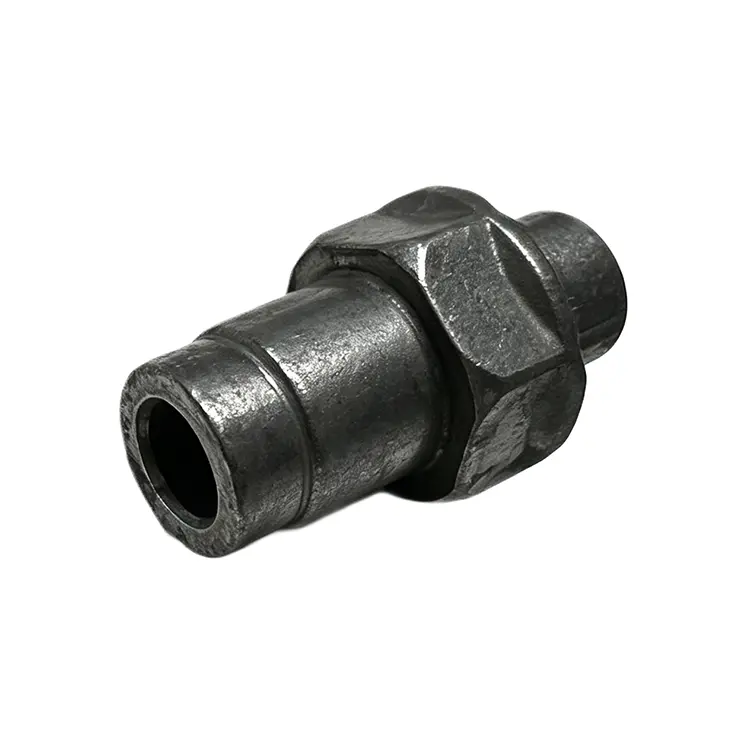

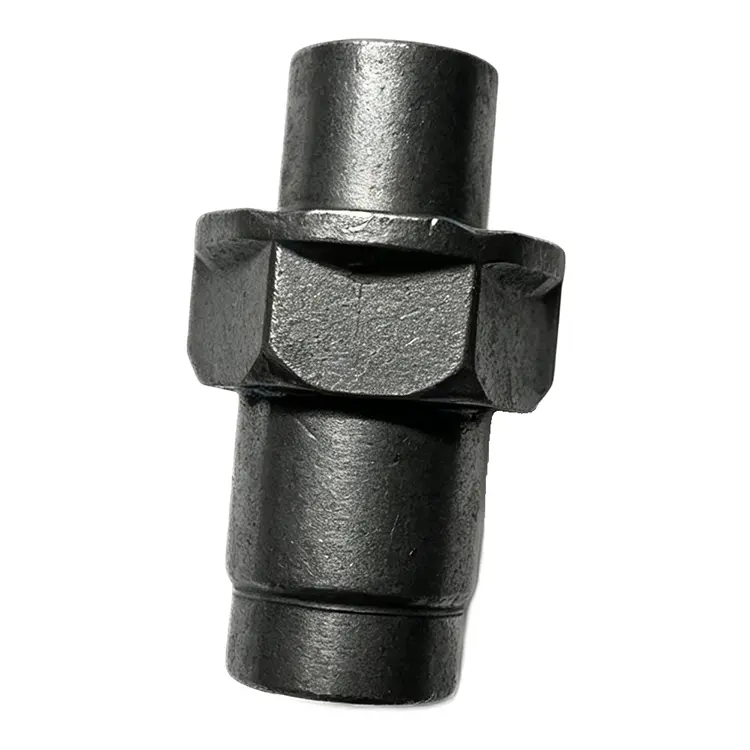

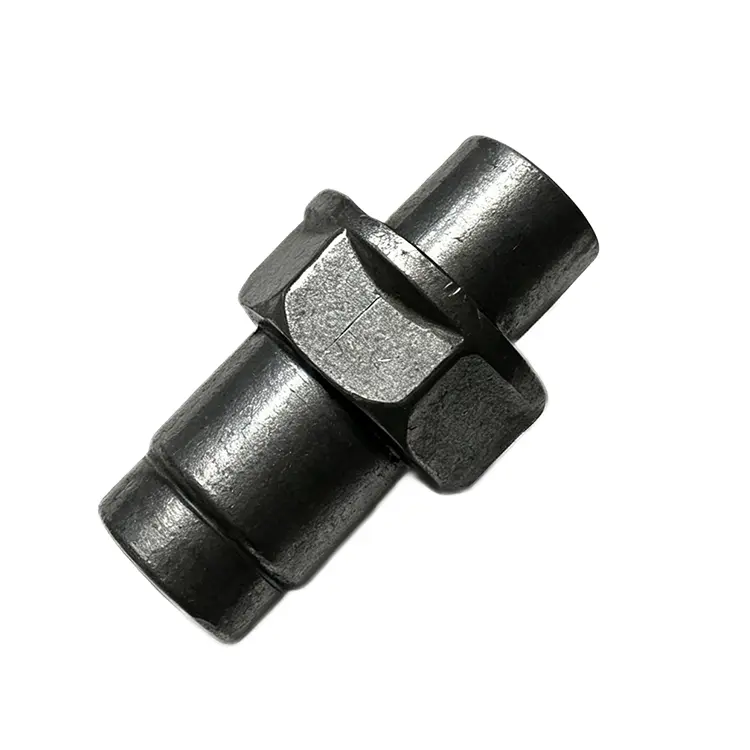

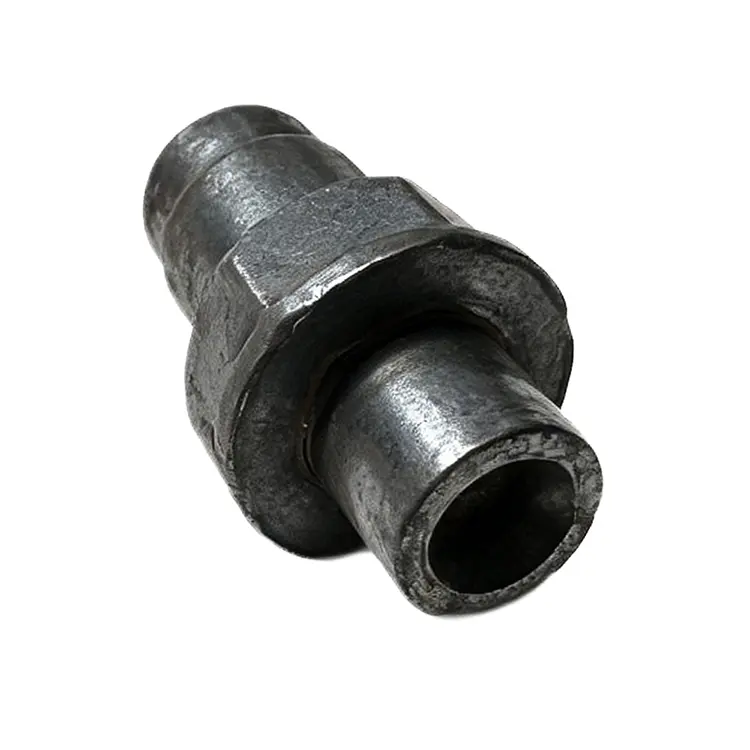

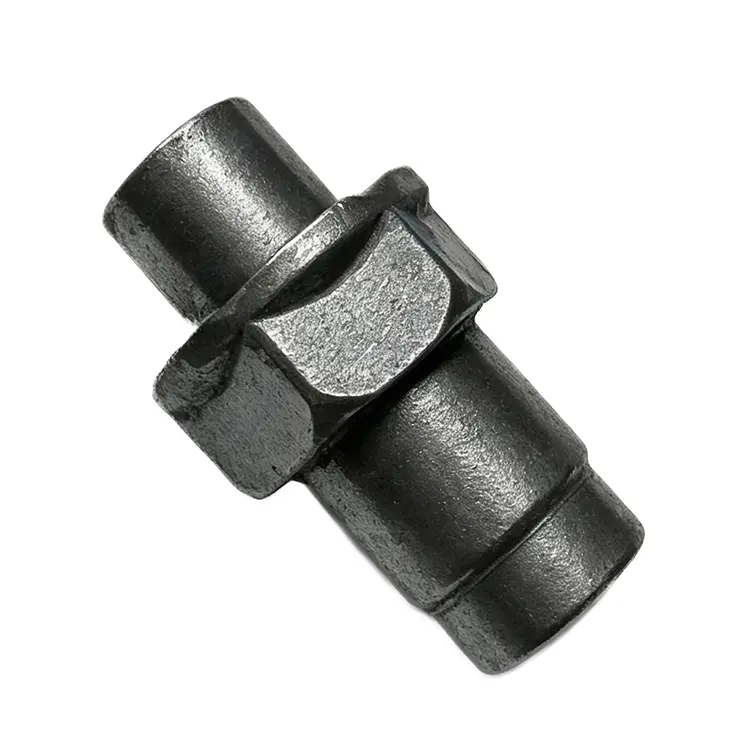

Raccord cannelé pour tuyau hexagonal en acier forgé à froid

Raccord cannelé pour tuyau hexagonal en acier forgé à froid de Qimao Metal Manufacture, et le processus de frappe à froid commence avec un fil d'acier de haute qualité, introduit dans un formeur multi-station fonctionnant à 60-80 parties par minute. Le matériau se déplace plutôt que de couper, ce qui préserve un flux continu de grain le long des méplats hexagonaux et des contours des barbes – aucun point faible ne se cache à la racine de chaque denture. Nous suivons avec une opération de rasage secondaire pour maintenir l'ardillon O.D. à +/- 0,002 pouces, garantissant que chaque tuyau glisse avec une interférence constante. Le corps hexagonal est légèrement immergé dans l'huile après formage pour résister à la rouille pendant le stockage. Les bavures sont rasées aux extrémités du canon, de sorte que votre chaîne de montage ne perdra pas de temps à ébavurer. La dureté est comprise entre 72 et 85 HRB, offrant suffisamment de retour élastique pour maintenir la pression de serrage sans écraser les tuyaux à paroi plus fine. Les tolérances dimensionnelles sont personnalisées pour les dimensions des ardillons et SAE J514 pour les configurations hexagonales, ce qui rend ces raccords adaptés aux constructions de tresses à 1 fil et de tuyaux renforcés de textile.

Paramètre de produit (spécification)

Caractéristique du produit

• Flux de grains forgés à froid :Contrairement aux raccords usinés à partir de barres, notre processus de frappe à froid préserve les lignes de grain ininterrompues autour de chaque dent barbelée. Cela augmente considérablement la durée de vie en fatigue, garantissant que les barbes ne se détacheront pas sous le fouet du tuyau.

• Porosité nulle :La méthode de formage par déplacement élimine les vides internes. Pas de trous d'épingle, pas de fuite de pression à travers le corps du raccord lui-même.

• Finition prête à l'emploi :Huilé et rasé aux extrémités, directement sorti de la boîte. Vous n'avez pas besoin de culbuter ou d'ébavurer avant l'assemblage.

• Interférence constante :Barbe rasée O.D. maintient une plage de tolérance étroite, de sorte que chaque tuyau glisse avec la même résistance. Pas de coupes amples, pas de bousculades impossibles.

• Hex prêt à serrer :Les méplats hexagonaux forgés sont nets et parallèles : votre clé ne sortira pas lorsque vous abaisserez une pince tenace.

• Conforme RoHS et REACH :Notre chimie du pétrole et de l'acier reste conforme aux réglementations environnementales internationales, sans substances problématiques.

Application

• Conduites de retour basse pression :Raccord cannelé pour tuyau hexagonal en acier forgé à tête froide, parfait pour les tuyaux de retour de réservoir hydraulique où la pression reste inférieure à 300 PSI.

• Systèmes de circulation du liquide de refroidissement :Utilisé dans les pistolets de soudage refroidis à l'eau et les circuits de refroidissement des moules d'injection plastique, sur lesquels les raccords en laiton se corrodent avec le temps.

• Conduites de frein pneumatique :Trouvés sur les camions lourds et les remorques, ces raccords cannelés relient les conduites d'air en nylon ou en caoutchouc aux mains heureuses et aux valves à dégagement rapide.

• Pulvérisateurs agricoles :Montés sur des rampes de pulvérisation, ils traitent les engrais liquides abrasifs sans rouiller comme l’acier ordinaire.

• Tuyaux de pompe de cale marine :Leur revêtement d'huile résistant à la corrosion résiste mieux que l'acier nu dans les compartiments de cale humides.

• Stations de lavage industrielles :Raccordement des nettoyeurs haute pression aux tuyaux d'injection de produits chimiques dans les usines alimentaires, où les déconnexions rapides ne conviennent pas.

Guide d'installation et de montage

1. Pour installer le raccord cannelé de tuyau hexagonal en acier forgé à tête froide, coupez le tuyau carré avec une lame tranchante. Pas de coupes en angle.

2. Lubrifiez l'alésage avec de l'eau savonneuse ou un spray silicone. N'utilisez jamais de pétrole, il attaque les composés de caoutchouc.

3. Alignez tout droit et poussez le tuyau sur le raccord cannelé jusqu'à ce qu'il touche l'épaulement hexagonal. Tournez tout en poussant pour une expansion uniforme.

4. Positionnez le collier derrière le premier pic cannelé, et non sur le dessus : le serrage sur le pic coupe le tuyau et provoque des fuites.

5. Serrez le collier à vis sans fin jusqu'à ce que le tuyau commence à peine à dépasser à travers les fentes, puis reculez d'un quart de tour. Un couple excessif provoque des défaillances sur le terrain.

6. Pour les tuyaux tenaces, trempez l'extrémité dans de l'eau à 140 °F pendant deux minutes pour ramollir le caoutchouc.

7. Effectuez un test de pression avec de l'eau à une pression de service de 1,5 fois pendant deux minutes. L'air seul donne de fausses lectures et peut éjecter dangereusement le tuyau. Séchez le joint avant de tester : le lubrifiant résiduel masque les véritables suintements.
