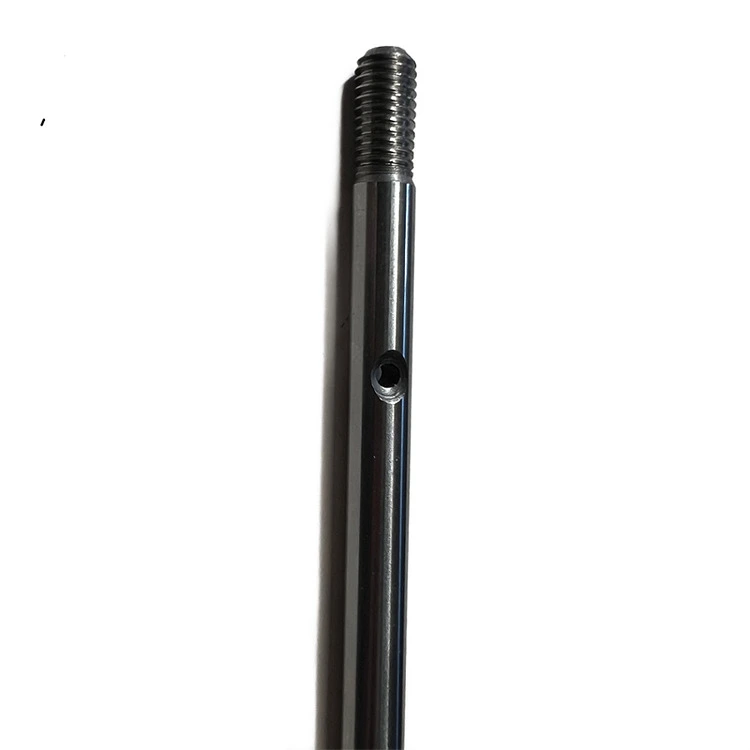

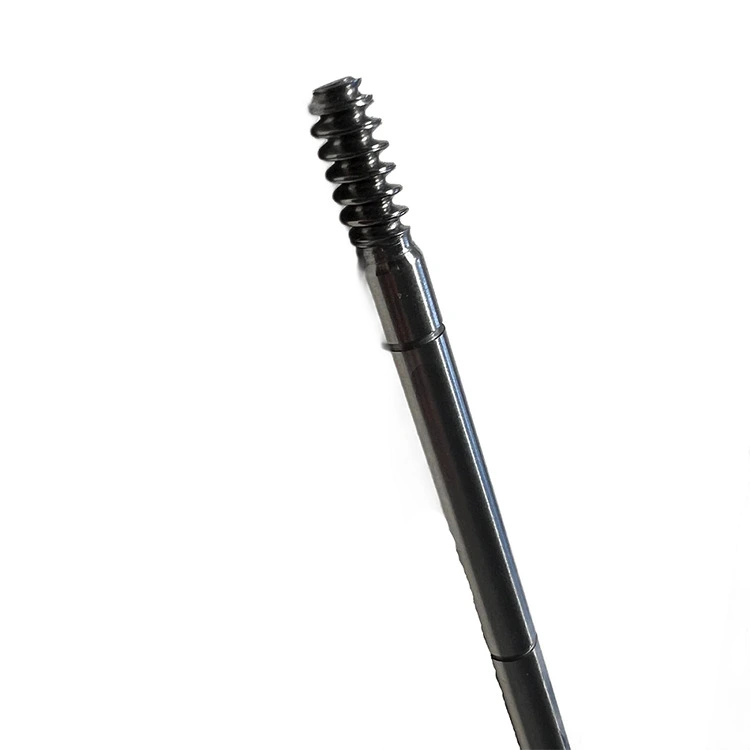

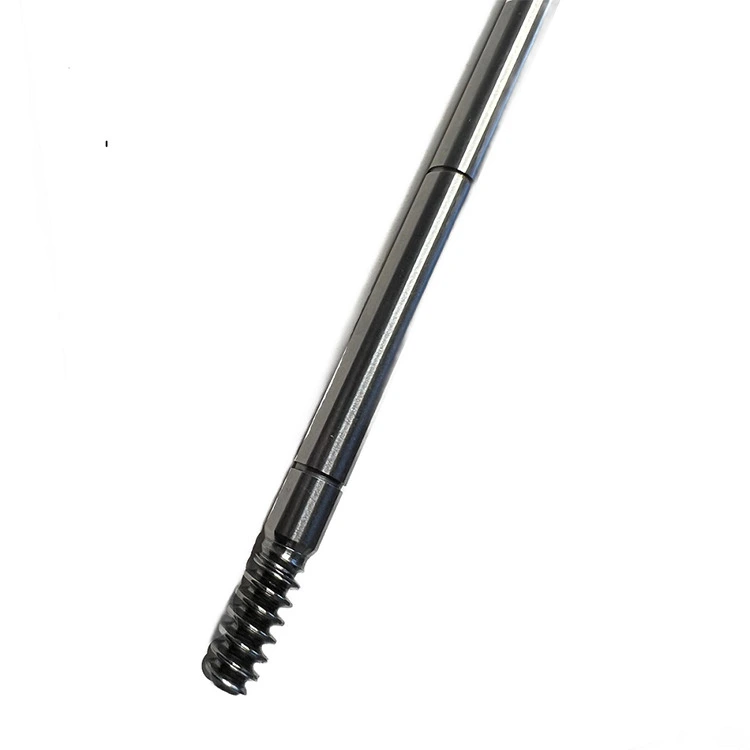

Arbre d'engrenage à vis sans fin à couple élevé pour boîtes de vitesses

La plupart des arbres d'engrenages à vis sans fin à couple élevé pour boîtes de vitesses du fabricant de métaux Qimao fonctionnent bien sur le papier, mais échouent lorsque le couple réel atteint. C'est pourquoi nous avons construit cet arbre d'engrenage à vis sans fin à couple élevé différemment. Il commence avec de l'acier allié 42CrMo4 ou 20CrMnTi, puis est cémenté ou complètement trempé en fonction de votre profil de charge. Les flancs du filetage atteignent 58 à 60 HRC tandis que le noyau reste suffisamment résistant pour absorber les forces de choc et de torsion.

Après le traitement thermique, nous rectifions CNC le profil du filetage au lieu de le laisser grossièrement fraisé. Cela vous donne des flancs lisses, un angle d'attaque précis et un faible frottement contre la roue à vis sans fin. Les tourillons et les rainures de clavette sont usinés dans la même configuration pour que tout reste concentrique à moins de 0,02 mm. Pas de vibration, pas de bruit, juste une transmission de couple fiable. Vous obtenez un arbre à vis sans fin qui s'adapte à votre boîte de vitesses et qui dure réellement dans des conditions de travail réelles.

Pour les versions cémentées, nous cémentons à 930°C puis trempons. La dureté du noyau se situe autour de 30 à 35 HRC, tandis que les flancs de filetage atteignent 58 à 60 HRC. Pour les versions entièrement durcies, nous visons 45 à 50 HRC partout.

Après durcissement, nous redressons l'arbre si nécessaire. Ensuite, nous meulons le profil du filetage, les tourillons et la base de la rainure de clavette. La précision du filetage répond aux niveaux 6 ou 7 selon DIN 3975. La rugosité de surface sur les flancs est de Ra 0,4 µm ou mieux.

Nous ajoutons des chanfreins sur tous les bords et perçons des trous centraux aux deux extrémités. Chaque arbre est accompagné d'un rapport de dureté et d'une fiche d'inspection dimensionnelle sans frais supplémentaires. Vous en avez pour votre argent et nous ne cachons pas les défauts.

Paramètre de produit (spécification)

Caractéristique du produit

1. Fabriqué à partir de 20CrMnTi cémenté ou d'acier trempé 42CrMo4. Dureté de surface élevée sur les flancs du filetage avec un noyau résistant qui supporte les forces de torsion. Les arbres en acier doux bon marché se déforment sous des charges de couple élevées.

2. Les filetages de l'arbre d'engrenage à vis sans fin à couple élevé pour boîtes de vitesses sont rectifiés CNC après traitement thermique, et non laissés grossièrement fraisés. Le meulage supprime la distorsion et donne des flancs lisses. Une friction plus faible signifie moins de chaleur à l’intérieur de la boîte de vitesses et une durée de vie plus longue de l’huile. Votre roue à vis sans fin s'use également plus lentement.

3. Les tourillons et les rainures de clavette sont usinés dans la même configuration de serrage que le filetage. Maintient tout concentrique à moins de 0,02 mm. Une mauvaise concentricité provoque des vibrations et du bruit à plein couple. Nous évitons ce problème dès le départ.

4. Profondeur du boîtier contrôlée entre 0,8 mm et 1,5 mm selon la taille du module. Trop peu profond et les fils s'usent vite. Trop profond et le noyau devient cassant. Nos journaux de traitement thermique sont enregistrés pour chaque lot.

5. Chaque arbre a été vérifié pour sa rectitude et son faux-rond avant l'emballage. Nous utilisons un micromètre laser et des comparateurs à cadran. S'il est plié de plus de 0,03 mm par 300 mm, il est retravaillé. Aucune exception. Les arbres pliés endommagent les roulements.

Application

1. Réducteurs industriels pour convoyeurs lourds – Ceux-ci fonctionnent de longues heures avec un couple élevé et constant. Notre arbre d'engrenage à vis sans fin à couple élevé pour boîtes de vitesses maintient le profil du filetage intact et empêche l'accumulation de chaleur. Aucun arrêt inattendu pour le remplacement. Les lignes de convoyeurs restent en mouvement.

2. Entraînements d'alimentation pour machines-outils – La précision est importante ici. Le filetage rectifié lisse vous offre un positionnement cohérent sans dérive de jeu. Votre machine CNC ou table de fraisage se déplace avec précision, même sous de lourdes charges de coupe.

3. Boîtes de vitesses de levage et de levage – La sécurité est essentielle. La propriété autobloquante d'un arbre à vis sans fin à démarrage unique maintient la charge lorsque le moteur s'arrête. Les filetages trempés résistent à l'usure due aux démarrages et arrêts fréquents au couple nominal maximum.

4. Mélangeurs et agitateurs – Ceux-ci sont confrontés à des charges inversées et à des chocs dus à des matériaux épais. Notre version entièrement durcie survit aux forces de torsion sans se fissurer. L'arbre continue de tourner en douceur même lorsque le mélange devient raide ou grumeleux.

5. Conduites d'équipement agricole – La poussière, la saleté et les variations de température sont normales ici. Un arbre à vis sans fin à couple élevé avec roulements étanches résiste à ces conditions difficiles. Vous bénéficiez d’une transmission de puissance fiable pour les vis à grains ou les épandeurs d’engrais sans reconstructions fréquentes.

Détails de production

1. Le matériau de l'arbre d'engrenage à vis sans fin à couple élevé pour boîtes de vitesses est 20CrMnTi pour les versions cémentées ou 42CrMo4 pour les versions trempées à cœur.

2. La profondeur du boîtier est comprise entre 0,8 et 1,5 mm selon la taille du module. La précision du filetage répond au niveau 6 selon DIN 3975.

3. La rugosité de la surface sur les flancs est de Ra 0,4 µm ou mieux. La rectitude est maintenue à 0,03 mm tous les 300 mm.

4. Diamètres disponibles de 12 mm à 100 mm.

5. Modules de 1 à 8. Threads à démarrage unique ou multi-démarrage. Orientation à gauche ou à droite.

6. Tourillons de roulement rectifiés selon la tolérance h6 ou g6.

7. Rainures découpées selon la norme DIN 6885.

8. Chaque arbre est vérifié avec un micromètre laser et des indicateurs à cadran avant l'emballage. Rapport d'essai de dureté et fiche d'inspection dimensionnelle inclus.

9. Trous centraux percés aux deux extrémités. Tous les bords chanfreinés. Huile antirouille appliquée et emballée sous film rétractable pour l'expédition.

10. Longueurs personnalisées disponibles sans frais de moulage.
