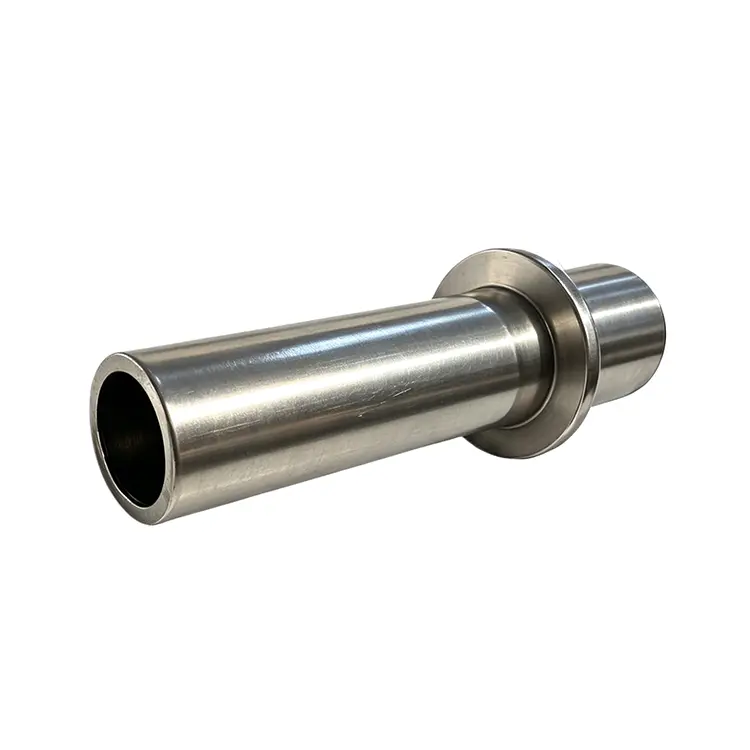

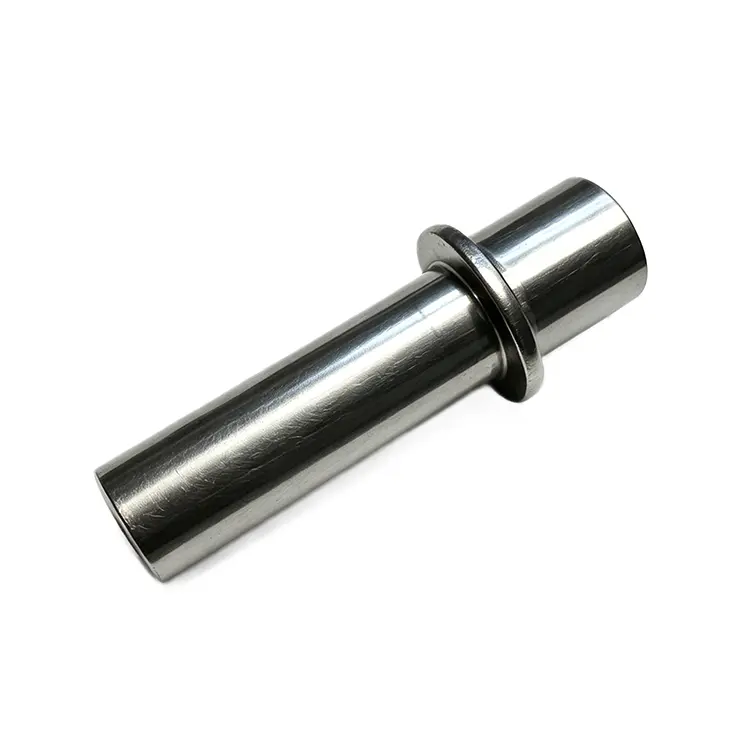

Douille d'épaule à bride creuse en acier pour équipement d'automatisation

Il s'agit d'une bague à épaulement creuse à bride en acier de qualité pour équipement d'automatisation du fabricant de métaux Qimao, la cavité centrale permet le passage des conduites d'air, des fils de capteur ou des tubes de lubrification directement à travers le point de pivotement. éliminant l'inclinaison lors de l'installation par pression.

Le matériau est différent selon le choix du client, tandis que le noyau reste ductile. Tolérance d'alésage H7, tolérance de diamètre extérieur g6. La section creuse réduit la masse en rotation d'environ 35 % par rapport aux équivalents solides, ce qui réduit directement les besoins en couple moteur et la génération de chaleur dans les applications d'indexation à grande vitesse.

Paramètre de produit (spécification)

Caractéristique du produit

Noyau creux – La bague à épaulement creuse à bride en acier pour équipements d'automatisation fait passer les fils, les conduites d'air ou les tubes de refroidissement directement à travers le pivot.

Bride intégrée – Élimine les rondelles de butée ou les anneaux de retenue séparés.

Acier cémenté – surface d'usure 55–60 HRC avec un noyau robuste et résistant aux chocs.

Prêt à être ajusté – Diamètre extérieur et alésage rectifiés, aucun alésage de ligne requis après l'installation.

Méplats anti-rotation (en option) – Pour les applications d'oscillation à couple élevé.

Application

• Douille à épaulement creuse à bride en acier pour les unités de prélèvement et de placement d'équipements d'automatisation avec pinces pneumatiques (tubes d'air acheminés à travers la bague)

• Tables à cadran d'indexation où les fins de course nécessitent un câblage central

• Mâchoires de scellage de film d'emballage avec conduites d'eau de refroidissement

• Sondes de test automatisées (fils de signal protégés à l'intérieur de l'arbre creux)

• Bras robotisés articulés pour la palettisation (réduit la masse oscillante)

• Support d'arbre dans les stations de relevage verticales avec alimentation de lubrification centralisée

Guide d'utilisation

Étape 1 – Préparation du logement

Vérifiez et confirmez la tolérance d'alésage du boîtier de la machine d'équipement d'automatisation. Arête d'entrée chanfreinée.

Étape 2 – Presse à froid (de préférence)

Appliquez de l’huile légère sur le diamètre extérieur de la bague. Utilisez une presse à arbre plat en contact uniquement avec le périmètre de la bride – jamais avec le bord creux. Appuyez jusqu'à ce que la bride repose complètement contre la face du boîtier.

Étape 3 – Pas d'alésage

Parce que nous affûtons après le traitement thermique, l'alésage conserve sa taille finale. Forcer un alésoir ruinera la surface durcie.

Étape 4 – Utilisation de noyaux creux

Acheminez le tube ou le câblage par le centre avant d’insérer l’arbre d’accouplement. Fixez les fils à l’aide d’un passe-fil non métallique à l’extrémité sans bride.

Étape 5 – Ajustement de l’arbre

Utilisez la tolérance d'arbre g6 ou f7. Lubrifiez avec de la graisse EP pendant les 200 premiers cycles.
