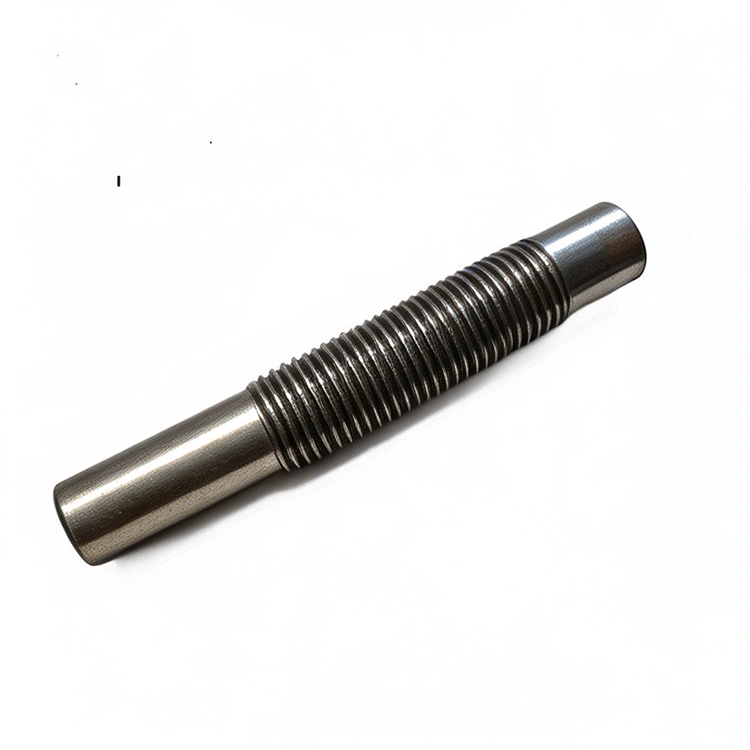

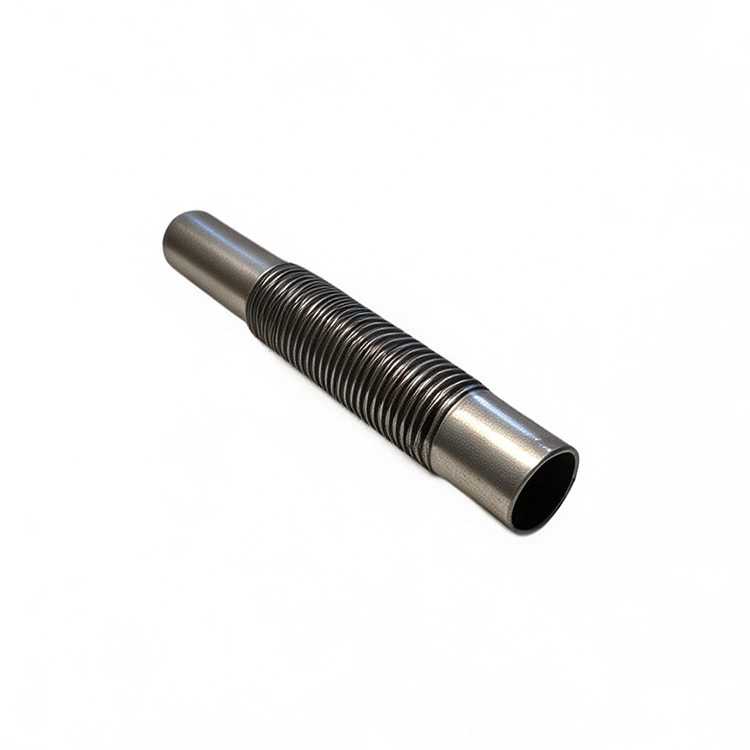

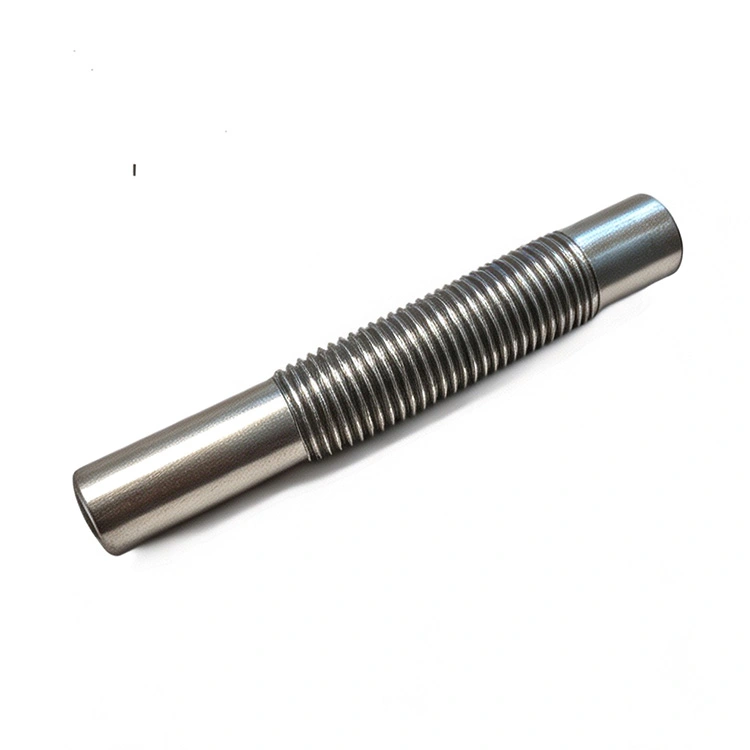

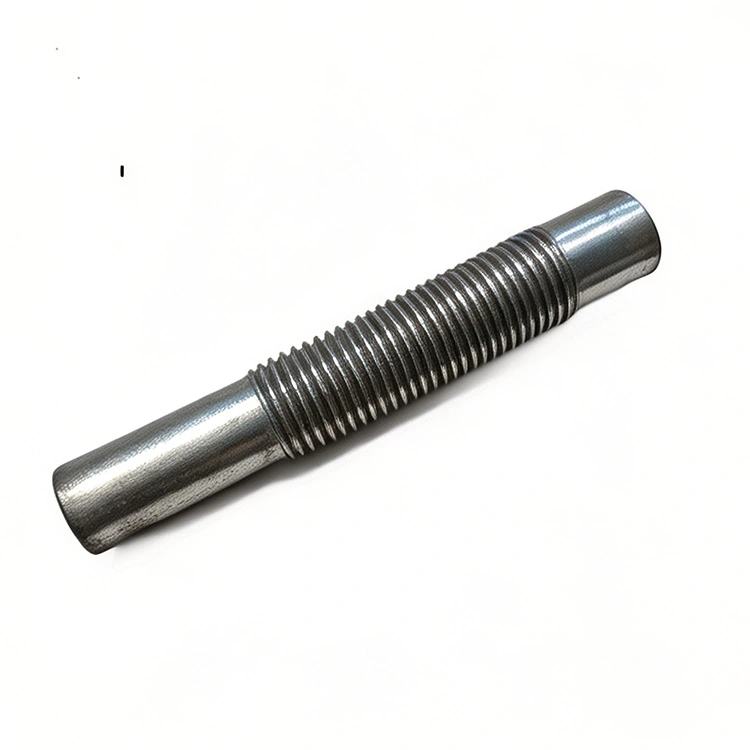

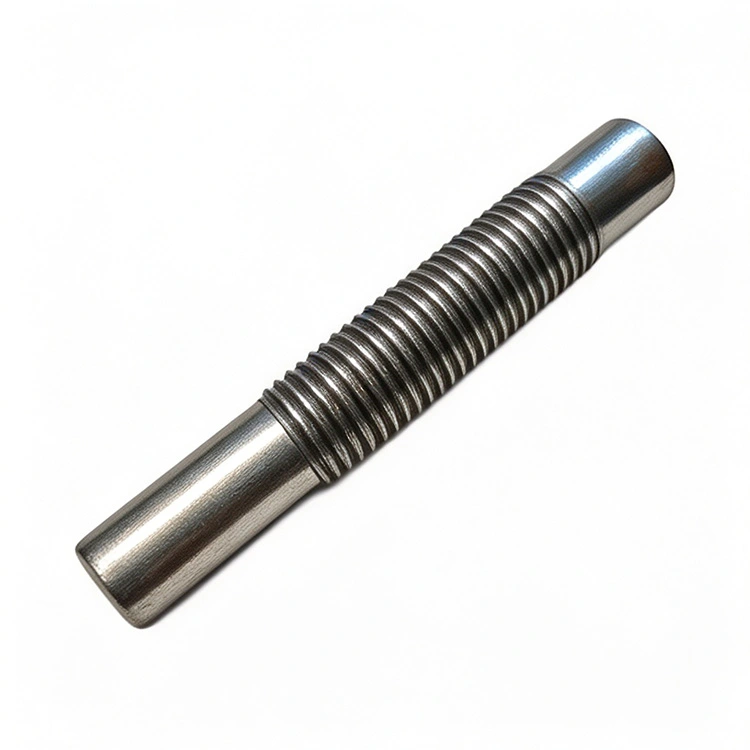

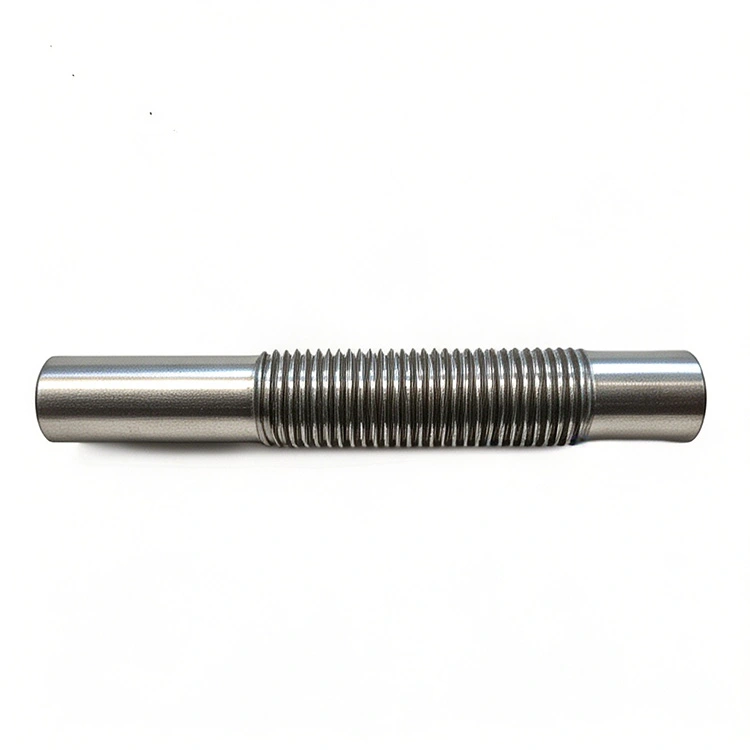

Goujon de boulon fileté à double extrémité utilisé par équipement industriel

Goujon de boulon fileté à double extrémité utilisé par l'équipement industriel chinois du fabricant de métaux Qimao. Les dimensions suivent les normes unifiées ASME B1.1 ou DIN 13 selon vos spécifications. La conception à double extrémité signifie des filetages de classe 2A des deux côtés, mais nous pouvons couper différentes longueurs à chaque extrémité si votre équipement comporte des trous borgnes peu profonds d'un côté et des écrous pleins de l'autre. La tolérance de longueur totale s'étend de ±0,5 mm jusqu'à 200 mm, puis de ±0,8 mm au-dessus. Le faux-rond du filetage est maintenu à 0,1 mm maximum sur les trois premiers filetages – c'est plus serré que ce que la plupart des fournisseurs de fixations s'embarrassent. La finition de surface se situe à 3,2 µm Ra sur la tige non filetée, ce qui est important si vous la faites glisser dans des alésages à tolérance étroite. Le traitement thermique vise une dureté à cœur de 32 à 38 HRC pour la plupart des nuances d'alliage, mais nous pouvons augmenter ou diminuer cette dureté selon que vous avez besoin de ductilité ou de résistance à l'usure.

Paramètre de produit (spécification)

Caractéristique du produit

• Processus de frappe à froid pour les équipements industriels utilisant un goujon fileté à double extrémité au lieu d'une coupe : la durée de vie en fatigue double environ car le flux de grains reste continu autour de la racine.

• Traité thermiquement pour une dureté centrale comprise entre 32 et 38 HRC sur les qualités d'alliage standard, mais nous ajustons en fonction de votre impression.

• Faux-rond du filetage plus serré : 0,1 mm maximum sur les trois premiers filetages, ce qui dépasse d'environ 40 % la plupart des spécifications du catalogue.

• La section centrale vierge reste dans une concentricité TIR de 0,2 mm, de sorte que vous n'obtenez pas d'éclatement du joint de bride en raison de l'oscillation.

• Les longueurs des extrémités doubles peuvent différer : indiquez-nous la profondeur de votre trou borgne d'un côté, nous la ferons correspondre afin que le goujon s'enfonce uniformément

• Lots traçables : chaque numéro de coulée est enregistré et nous conservons les échantillons pendant deux ans si votre auditeur ISO le demande.

Application

• Raccords à bride sur les pompes chimiques : le noyau 32-38 HRC résiste au phénomène Brinell dû au fluage du joint au fil du temps.

• Réparations du corps de la vanne – lorsque l'équipement industriel d'origine utilise un goujon fileté à double extrémité avec des trous taraudés, notre goujon vous permet d'installer un insert fileté sans mettre au rebut l'ensemble de la vanne.

• Lignes divisées de la boîte de vitesses : la concentricité étroite maintient les deux moitiés du boîtier alignées pendant l'augmentation du couple.

• Couvercles de coque d'échangeur de chaleur – le revêtement à l'huile de phosphate empêche le grippage lors des arrêts en été

• Culasses de compresseur : les filetages formés à froid survivent mieux au cycle de tension/compression constante que les filetages coupés.

• Tirants du cadre de presse – la section centrale vierge vous offre une surface lisse pour les bagues d'alignement ou les capteurs de position

Avantage d'usine

Nous effectuons un formage à froid pour les goujons filetés à double extrémité utilisés dans les équipements industriels jusqu'à M24, puis passons à des filetages coupés pour des diamètres plus grands. Le formage à froid maintient le flux de grains continu autour des racines du filetage, ce qui signifie que la durée de vie à la fatigue double environ par rapport aux filetages coupés. Nos filières de roulage de filetage sont remplacées toutes les 50 000 pièces, pas chaque fois qu'elles commencent à glisser – c'est pourquoi nos fils atteignent systématiquement un ajustement de 6 g ou 2 A sans rejets aléatoires. L'atelier dispose d'une ligne de traitement thermique séparée réservée aux goujons, de sorte que nous ne les mélangeons jamais avec des boulons ou des goupilles et perdons la traçabilité. Le délai de livraison pour les diamètres standard (M6 à M36) est de trois semaines, mais nous conservons 200 000 flans dans des longueurs communes afin que les commandes urgentes puissent être expédiées en cinq jours. La plupart des fournisseurs ne stockent pas de flans car cela mobilise du capital ; nous le faisons parce que nos clients détestent attendre.
