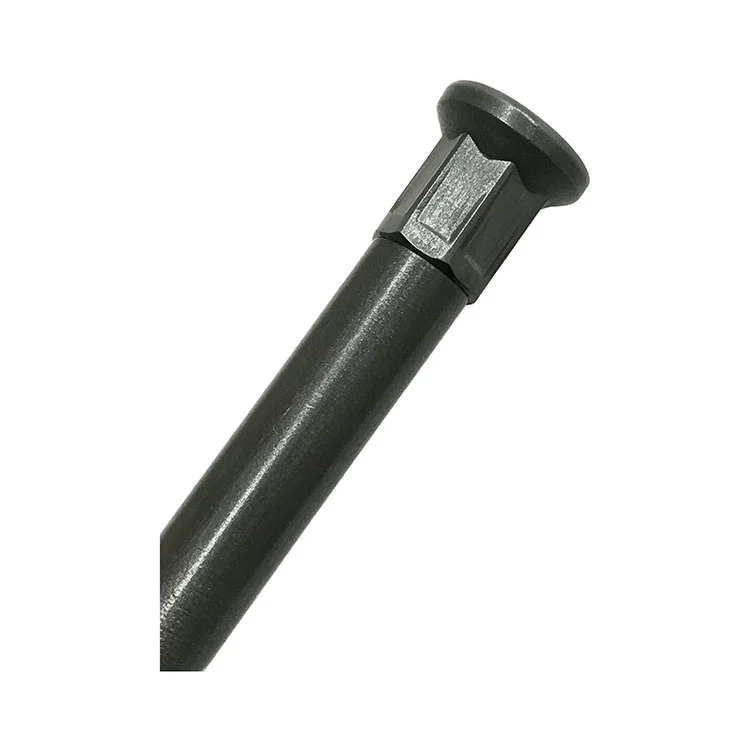

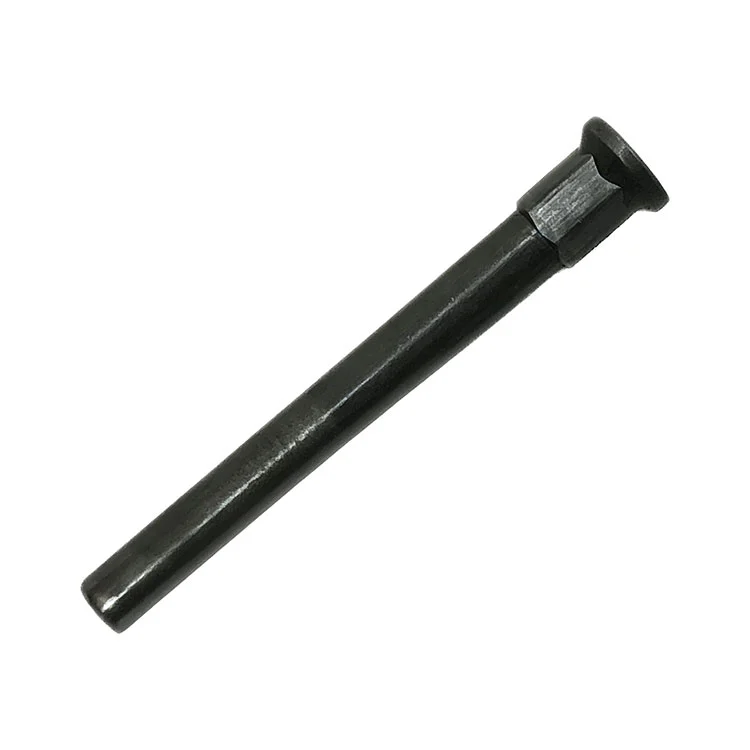

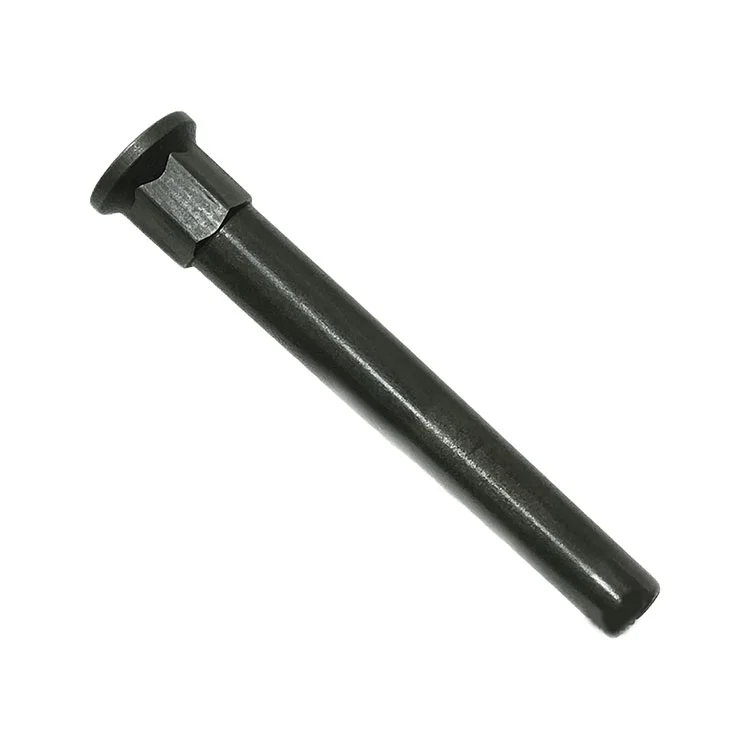

Ancrage à tête de boulon en T en béton préfabriqué pour la construction et l'utilisation de tunnels

L'ancrage à tête de boulon en T en béton préfabriqué du fabricant de métaux Qimao pour la construction et l'utilisation de tunnels est une fixation à haute résistance conçue pour les systèmes de canaux préinstallés dans les applications de béton préfabriqué et de revêtement de tunnel. Sa tête unique en forme de T permet une rotation de 90 degrés après insertion dans les canaux en C laminés à chaud, créant ainsi un verrouillage mécanique positif avec les lèvres du canal.

Fabriqué en acier au carbone de qualité 8.8 ou 10.9 avec placage galvanisé à chaud ou zingué, il offre une excellente résistance à la corrosion pour les environnements souterrains difficiles. L'ancrage permet des réglages de hauteur le long du canal, s'adaptant aux tolérances d'installation sans compromettre la capacité de charge.

Idéal pour sécuriser les supports de tunnel, les chemins de câbles, les supports de tuyaux et les connexions murales préfabriquées. Les caractéristiques comprennent des nervures anti-rotation, une qualité de filetage constante et des options d'écrous/rondelles pré-assemblées. Conforme aux normes EN 13121 et ASTM A563. Une installation simple – insert, quart de tour, couple selon les spécifications – élimine le soudage ou le perçage sur le terrain.

Paramètre de produit (spécification)

Caractéristique du produit

1-L'ancrage à tête de boulon en T en béton préfabriqué pour la construction et l'utilisation de tunnels correspond au profil du canal et ne tournera pas pendant le serrage.

2 options de finition : Dacromet ou galvanisé à chaud, résiste à plus de 500 heures de brouillard salin.

La transition à 3 têtes arrondies réduit les points de stress, la durée de vie jusqu'à 30 %.

4-Fonctionne avec des écrous et des rondelles standard. Peut être installé à la main ou avec un outil électrique.

Détails de production

L'ancrage à tête de boulon en T en béton préfabriqué pour la construction et l'utilisation de tunnels est usiné en acier. Les longueurs sont disponibles de 40 mm à 160 mm avec des options personnalisées sur demande. La tête en T mesure 5 à 9 mm de haut et est environ une fois et demie plus large que le diamètre du filetage, ce qui lui permet de rester fermement à l'intérieur du canal sans se tordre. Chaque lot est soumis à une inspection par magnétoscopie avant de quitter l'atelier, ce qui permet de détecter les minuscules fissures qui auraient pu se former pendant le processus de formation de la tête. Pour l'expédition, les ancres sont placées dans des cartons résistants à l'humidité avec des doublures en plastique à l'intérieur afin que les fils ne soient pas abîmés pendant le transport.

Comment utiliser :

1. Nettoyer le canal dans la pièce préfabriquée – éliminer tous les résidus de béton.

2. Poussez l'ancrage à tête de boulon en T en béton préfabriqué pour la construction et l'utilisation de tunnels dans l'ouverture du canal, puis tournez-le de 90° jusqu'à ce qu'il s'enclenche à l'intérieur.

3. Mettez le support, la rondelle et serrez l'écrou à 120-150 N·m.

4. Vérifiez que l'ancre ne glisse pas. Pour les tunnels, faire un test d'arrachement sur des échantillons aléatoires
