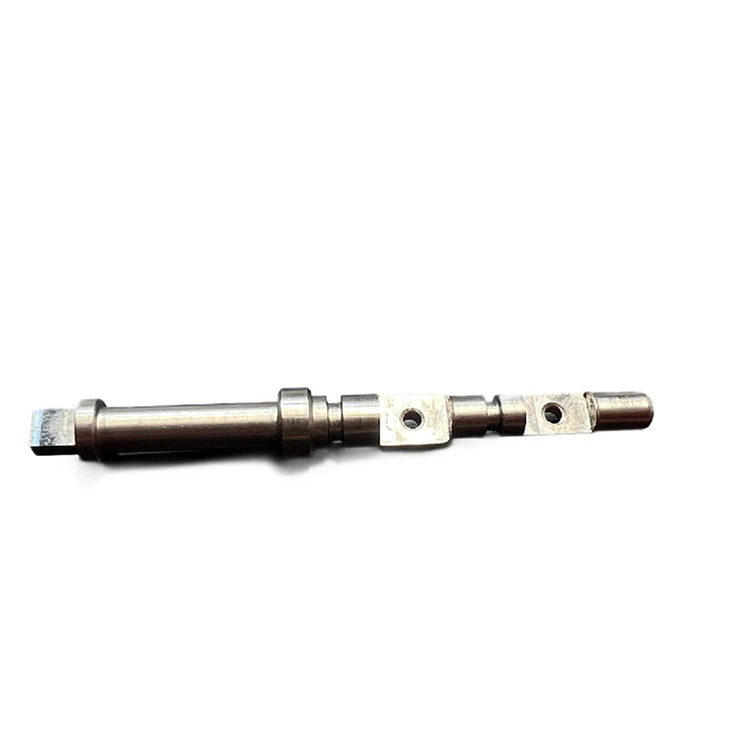

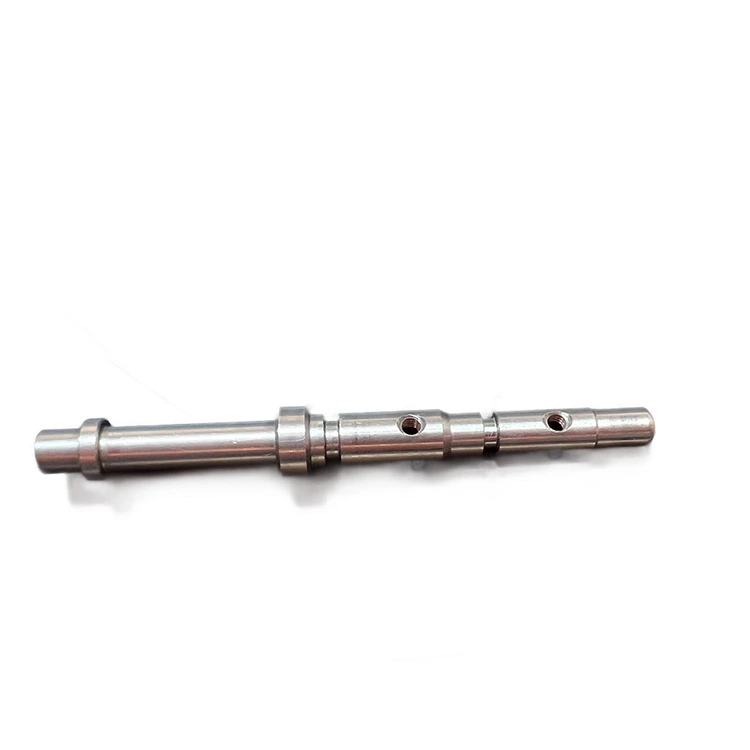

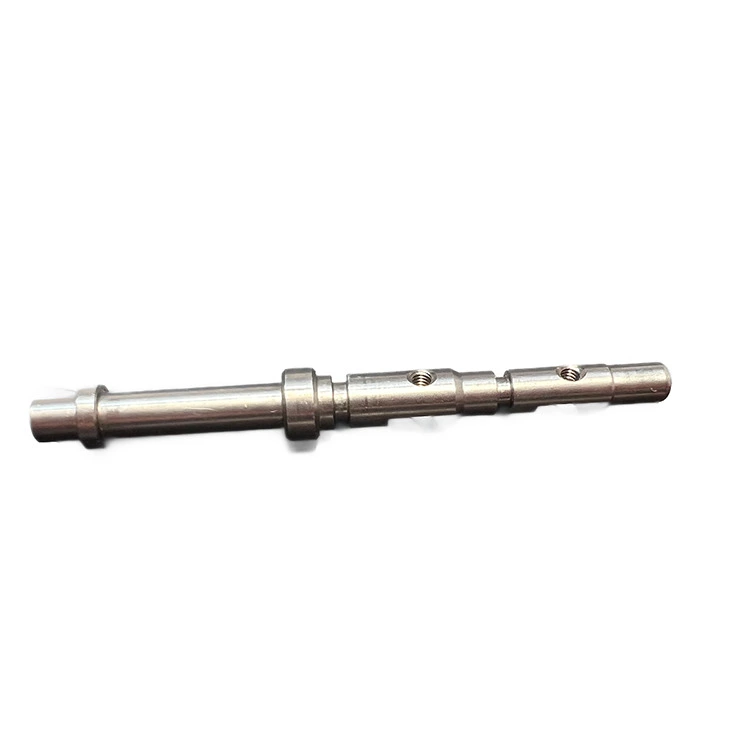

Axe de charnière en acier de précision pour systèmes de contrôle rotatifs

Le fabricant de métaux Qimao commence la production d'un axe de charnière en acier de précision pour les systèmes de commande rotatifs en acier et en acier inoxydable. Notre tour CNC tourne le diamètre extérieur avec une tolérance de plus zéro moins deux millièmes de pouce. C'est suffisamment serré pour la plupart des commandes rotatives, mais pas au point que l'assemblage devienne difficile. Ensuite, nous découpons un petit chanfrein aux deux extrémités pour que la goupille glisse en place sans rien rayer. Pas de revêtements sophistiqués, sauf si vous les demandez. Pas de traitement thermique. Juste une surface propre, droite et rectifiée avec précision. La goupille n'a pas besoin de lubrification dans la plupart des applications car l'ajustement est suffisamment lâche pour tourner mais suffisamment serré pour éviter les cliquetis. Vous nous donnez la longueur et le diamètre. Nous expédions des épingles qui tombent et fonctionnent.

Paramètre de produit (spécification)

Caractéristique du produit

1. Construction usinée en une seule pièce L'ensemble de l'axe de charnière en acier de précision pour systèmes de commande rotatifs provient d'une seule barre métallique. Pas de soudures, pas de joints, pas d'extrémités séparées pressées. Cela signifie que rien ne se détache avec le temps. Ce que vous mettez reste ainsi.

2. Tolérance de diamètre serrée Nous maintenons plus zéro moins 0,002 pouces sur le diamètre extérieur. Cela maintient la goupille centrée à l’intérieur de l’alésage d’accouplement. Aucune pente latérale signifie que votre signal de contrôle reste répétable.

3. Rectitude maintenue à moins de 0,003 pouces par pied Une épingle pliée se bloque ou donne des lectures erratiques. Nous vérifions chaque lot sur une plaque de surface. S'il s'incline à plus de trois millièmes, il n'est pas expédié.

4. Finition de surface lisse La surface usinée mesure 32 micropouces ou mieux. C'est suffisamment lisse pour tourner librement mais pas poli miroir. Pas de zones rugueuses susceptibles d'user les bagues en plastique.

5. Extrémités chanfreinées des deux côtés Petits angles coupés à chaque extrémité. Cela aide lors du montage. La goupille trouve le trou sans s'accrocher aux bords. Gain de temps lorsque vous construisez vingt unités sur un banc.

6. Choix d'acier inoxydable ou ordinaire Inox 303 pour commandes humides ou extérieures. Acier 12L14 pour les applications intérieures sèches où le coût compte plus que la résistance à la corrosion. Mêmes tolérances dans tous les cas.

 Application

1. Arbres de potentiomètre dans les équipements audio Les boutons de volume et les commandes de tonalité nécessitent une charnière en acier de précision pour les systèmes de commande rotatifs qui tourne en douceur mais ne vacille pas d'un côté à l'autre. Un arbre desserré produit des bruits de grattement. Cette goupille maintient le centre tout en tournant librement.

2. Liaisons de registres dans les systèmes CVC Les unités de traitement d’air utilisent des bielles et des axes de pivotement. Si la goupille est inclinée, la position de l'amortisseur dérive. Les températures ambiantes deviennent inégales. Notre tolérance étroite maintient l'amortisseur là où vous le placez.

3. Actionneurs de vannes dans le contrôle des processus industriels Les vannes quart de tour dépendent d'un axe de pivotement qui ne s'use pas rapidement. La version inox gère les usines chimiques. La surface lisse maintient les presse-étoupes scellés plus longtemps.

4. Liaisons d'accélérateur dans les petits moteurs Les tondeuses à gazon, les générateurs et les karts utilisent une simple commande rotative pour le régime moteur. Un axe de charnière desserré rend l’accélérateur vague. Cette broche donne des arrêts positifs et des réglages reproductibles.

5. Réglage des condensateurs dans les équipements radio Les condensateurs variables de la vieille école tournent sur un arbre qui doit être parfaitement droit. Tout virage change la capacité. Notre spécification de rectitude permet un réglage précis sur toute la plage.

6. Liaisons de pédales dans les instruments de musique Les pédales de piano et d'orgue pivotent sur des axes de charnière. Les joueurs sentent une épingle lâche. Cela donne l’impression que l’instrument est bon marché. Une goupille serrée offre une résistance solide et prévisible sous le pied.

Comment utiliser

Étape 1 – Nettoyer l'alésage Essuyez le trou où la goupille reposera. Toute saleté ou vieille graisse modifie le diamètre effectif. Utilisez un coton-tige ou une petite brosse. Cela prend dix secondes mais évite des ennuis plus tard.

Étape 2 – Vérifiez l'ajustement à la main Faites glisser l'axe de charnière en acier de précision pour les systèmes de commande rotatifs dans l'alésage en utilisant uniquement vos doigts. Il doit entrer avec une légère pression. Si vous avez besoin d'un marteau, la goupille est trop grosse. Si elle tombe, la goupille est trop petite.

Étape 3 – Insérer sur toute la profondeur Poussez la goupille jusqu'à ce qu'elle affleure la partie extérieure de l'ensemble de commande ou jusqu'à ce qu'elle atteigne un épaulement si votre conception en a un. Aucun espace autorisé.

Étape 4 – Faites pivoter à la main Tournez la commande sur toute sa gamme de mouvements. Vous devriez ressentir un mouvement fluide, sans points serrés ni grincements. S'il se coince, tirez sur la goupille et vérifiez s'il y a des bavures.

Étape 5 – Sécurisez si nécessaire Certaines commandes rotatives nécessitent un clip de retenue ou une vis de réglage. Installez-les maintenant. Ne serrez pas trop une vis de réglage contre la goupille. Juste bien ajusté plus un quart de tour.

Étape 6 – Test sous charge Exécutez le contrôle sur vingt cycles. Vérifiez à nouveau le jeu latéral ou la liaison. Une bonne épingle aura la même sensation au vingtième cycle qu’au premier cycle.
