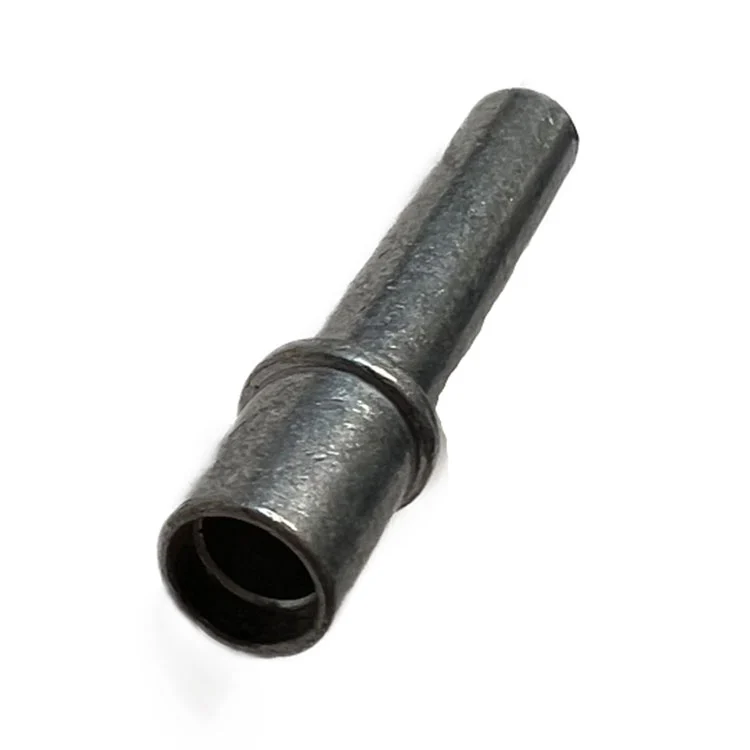

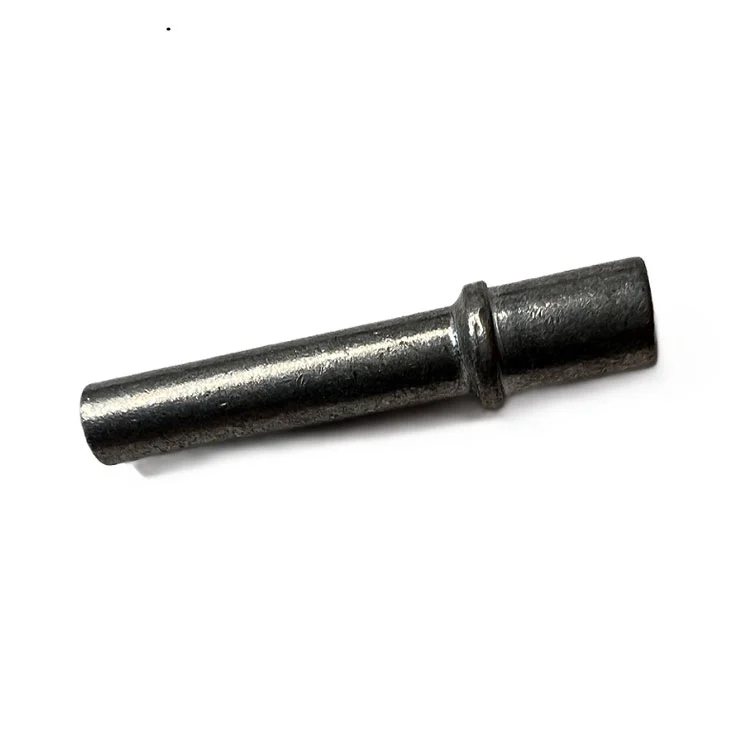

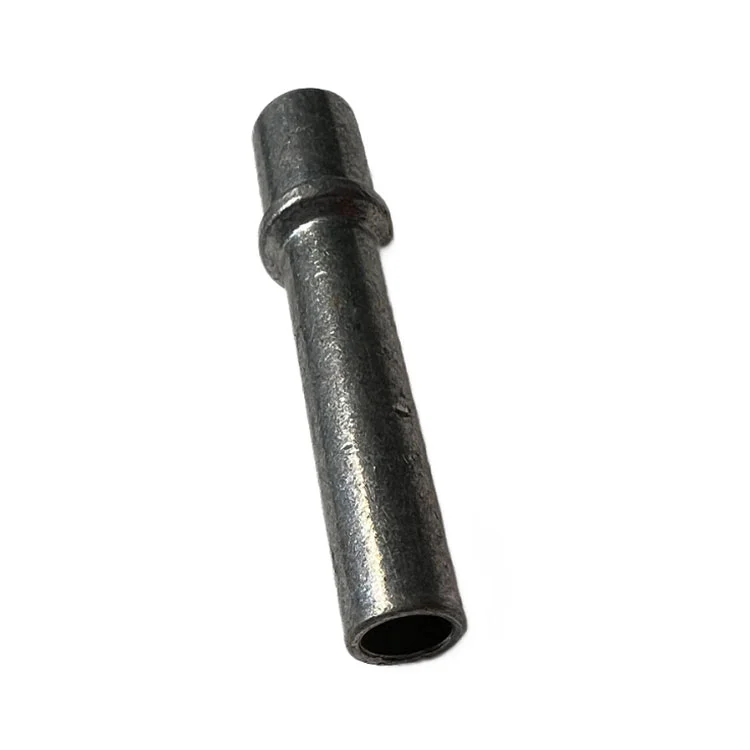

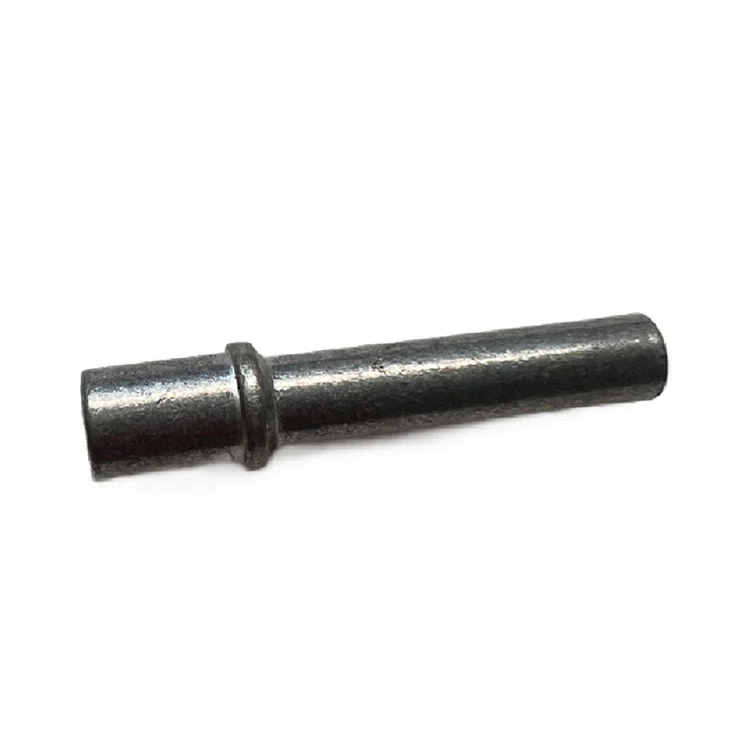

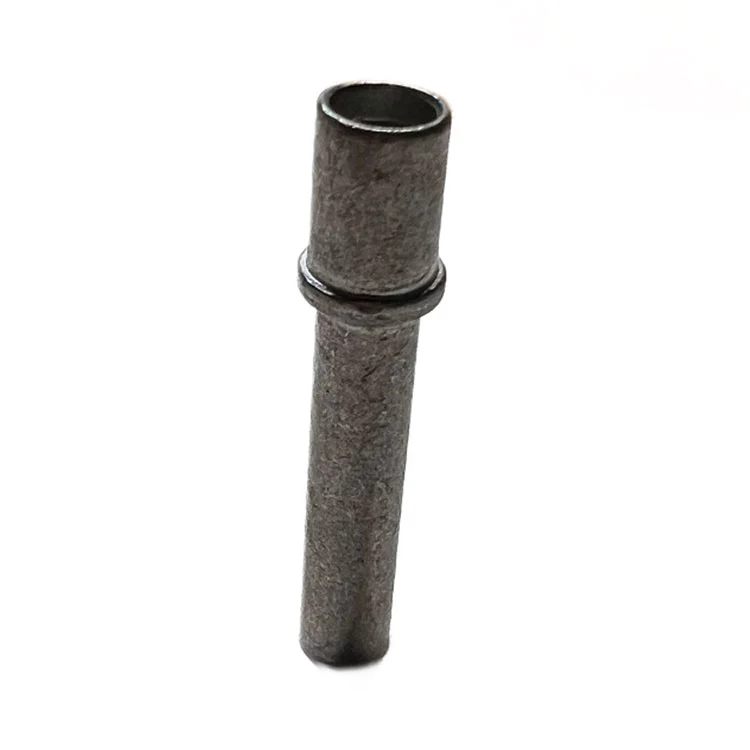

Conception de broches semi-creuses étagées de précision pour la transmission automobile et industrielle

Qimao Metal Manufacturer est une conception professionnelle de broches semi-creuses étagées de précision pour l’usine et le fournisseur de transmission automobile et industrielle. Les diamètres étagés des produits permettent à une seule broche d'aligner les engrenages, les synchroniseurs et les roulements sur le même axe. OD typique de 6 mm à 22 mm. La profondeur du creux peut aller jusqu'à 60 % de la longueur totale. La dureté des surfaces d'appui atteint 58-62 HRC, mais le noyau reste un peu plus mou pour ne pas se casser. Chaque broche est vérifiée pour détecter les fissures avec des particules magnétiques avant l'emballage.

Guide d'installation

Lorsque vous installez la conception de broche semi-creuse étagée de précision pour la transmission automobile et industrielle, soufflez l'alésage de la broche avec de l'air avant de commencer – les copeaux s'y cachent. Mettez un peu d'huile légère sur la première marche uniquement, pas sur la section creuse. Faites-le glisser à la main jusqu'à ce que la première marche touche le boîtier. Sur une ligne de production, utilisez une presse pneumatique douce au toucher avec une butée de profondeur réglée à environ 0,2 mm au-dessus du niveau. Poussez tout droit – si la presse est inclinée, vous endommagerez le coin de la marche. Pour les trous borgnes, percez un petit trou d'aération de 2 mm en bas, sinon l'air reste emprisonné dans la cavité creuse. Pour le retirer, utilisez un extracteur fileté qui saisit l'alésage intérieur. Ne frappez jamais directement la face creuse avec un marteau.

Paramètre de produit (spécification)

Caractéristique clé du produit

Première chose : la conception de broches semi-creuses étagées de précision pour la transmission automobile et industrielle est environ 35 % plus légère qu'une broche solide. Cela s'additionne lorsque vous le faites tourner dans une boîte de vitesses. Deuxièmement, les étapes signifient que vous n’avez pas besoin de rondelles ou d’entretoises supplémentaires. Troisièmement, le forgeage à froid maintient le flux de grains autour de la section creuse, de sorte qu'il résiste mieux à la fatigue que les broches usinées. Quatrièmement, les deux extrémités de l'alésage ont un petit chanfrein – ce qui permet aux alimentateurs automatiques de le saisir sans se coincer. Cinquièmement, les diamètres de positionnement se terminent à Ra 0,8 ou mieux, de sorte qu'ils ne consomment pas l'alésage d'accouplement au fil du temps. Ensemble, ces éléments vous épargnent des appels sur le terrain.

Application

1. Moyeux de transmission à double embrayage – Ils verrouillent le manchon de synchronisation au moyeu et laissent l'huile s'écouler à travers le milieu creux.

2. Arbres de prise de force pour équipements industriels – Agissant comme une goupille de cisaillement qui n'enverra pas d'éclats de métal partout en cas de rupture.

3. Boîtes de transfert – La conception à broches semi-creuses étagées de précision pour la transmission automobile et industrielle utilisée pour aligner le pignon de chaîne sur l'arbre de sortie.

4. Fixations lourdes – Fonctionnent comme des goupilles de positionnement entre les moitiés du boîtier qui se démontent pour l'entretien.

5. Unités d'entraînement électriques – Une version plus petite est utilisée pour le cliquet de verrouillage de stationnement.

6. Tracteurs – Utilisés sur les rails de changement de gamme.

Notre avantage d'usine

Nous organisons des émissions froides en six étapes depuis Taïwan, avec une caméra surveillant chaque station en direct. La conception de broches semi-creuses étagées de précision pour la forme des transmissions automobiles et industrielles nécessite des poinçons spéciaux en carbure – nous les rectifions nous-mêmes tous les 10 000 cycles. Les tailles standard telles que 8 mm, 10 mm et 12 mm de diamètre extérieur sont expédiées en dix jours ouvrables. Chaque lot vous donne un échantillon de coupe transversale monté en résine afin que vous puissiez voir vous-même l'épaisseur de la paroi. Nous gardons en stock les trois modèles d’étapes les plus courants pour des échantillons le jour même. L'usine est IATF 16949, pas seulement l'ISO de base. Votre inspecteur qualité peut vérifier et voir notre vidéo en direct.
