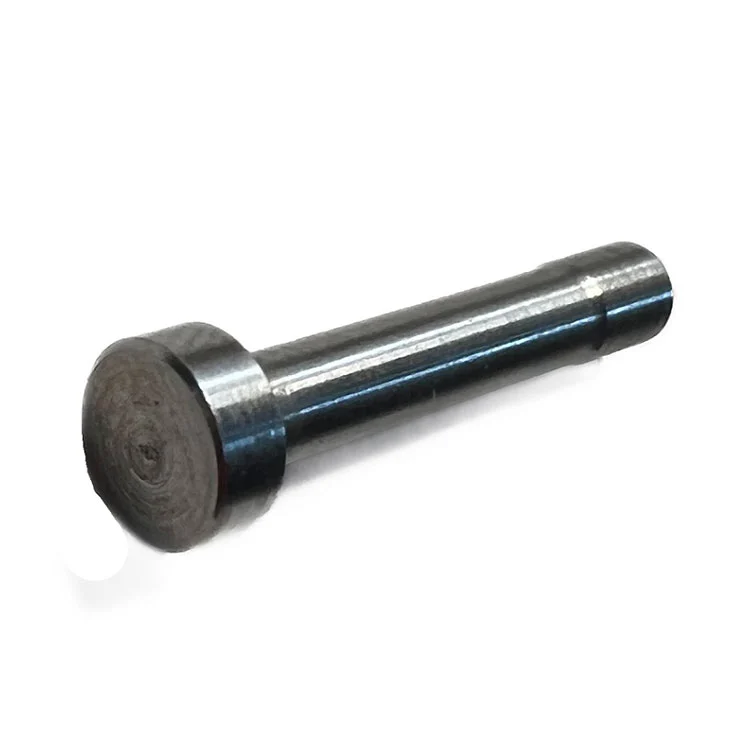

Goupille de localisation étagée à tête plate sans outil à changement rapide pour les lignes d'assemblage

Cette goupille de localisation étagée à tête plate sans outil à changement rapide durable pour les chaînes d'assemblage du fabricant de métaux Qimao permet des changements instantanés et sans outil sur les chaînes d'assemblage. Le mécanisme de détente à ressort permet aux opérateurs de retirer ou d'insérer la goupille à la main, réduisant ainsi considérablement les temps d'arrêt. La tête plate reste plus douce afin de ne pas s'écailler si vous la tapotez. Chaque broche passe rapidement sur un comparateur pour vérifier la profondeur des marches et l'épaisseur de la tête. Les tolérances tiennent à plus ou moins 0,01 mm sur les marches. Emballé dans des sacs en papier ciré, dix par petite boîte en carton.

La conception de la goupille de positionnement étagée à tête plate permet un positionnement précis sur l'axe Z, tandis que la tête plate affleure les luminaires. Idéal pour les arrêts de palettes, les stations de localisation de pièces et les systèmes de fixation modulaires. Construit en acier à outils trempé avec revêtement anti-usure.

Compatible avec les bagues de réception standard. Les options de tête à code couleur facilitent l'identification visuelle des tailles de broches. Éliminez les clés, réduisez les contraintes ergonomiques et accélérez les changements de modèle avec cette solution de broches à changement rapide.

Comment utiliser

Poussez la goupille directement dans le premier alésage de positionnement jusqu'à ce que la tête plate touche la surface de la plaque. C'est tout – aucun outil n'est nécessaire. La partie étagée trouve sa propre profondeur car la marche la plus grande s'arrête contre le lamage. Si la goupille de positionnement étagée à tête plate sans outil à changement rapide pour les chaînes d'assemblage est tordue, retirez-la en saisissant le bord de la tête avec deux doigts et réessayez. Pour les alésages serrés, essuyez une petite goutte d’huile de machine légère sur le diamètre de la marche – jamais sur la surface plate de la tête. Pour le retirer, accrochez un ongle sous le bord de la tête ou utilisez un levier en plastique. N'utilisez pas de tournevis en métal, sauf si vous ne craignez pas de rayer la plaque. Sur les chaînes d'assemblage rapides, les opérateurs peuvent échanger les broches en moins de deux secondes.

Paramètre de produit (spécification)

Avantage d'usine

Nous, fabricant de métaux Qimao, gardons la personnalisation des moules d'outils pour tous les clients. Pour les clients en commande régulière, nous préparons généralement le stock des produits, tels que la goupille de localisation étagée à tête plate sans outil à changement rapide pour les chaînes de montage, donc pas de frais d'installation pour les quantités supérieures à 500 pièces, si vous placez le moule et prévoyez de passer une nouvelle commande. Plus de frais supplémentaires pour vous. Nous utilisons des tours automatiques avec outillage dynamique, et non des machines à tourelle manuelles. Cela signifie des profondeurs de pas constantes sur l’ensemble du lot. Chaque broche subit un test de dureté du boîtier et du noyau avant l'emballage. Votre bon de commande est accompagné d’une simple feuille d’inspection – des chiffres réels, pas seulement des coches. Si vous avez besoin d’une hauteur de marche non standard, nous pouvons généralement l’exécuter dans un délai de cinq jours ouvrables. Aucun MOQ pour les échantillons. Vous pouvez parler au machiniste qui gère le travail, pas seulement à un vendeur.

Processus de produit personnalisé

Indiquez-nous le diamètre de votre marche supérieure, votre diamètre de marche inférieure, votre longueur totale et l'épaisseur de votre tête plate.

Tel que le produit de la goupille de localisation étagée à tête plate sans outil à changement rapide pour les lignes d'assemblage. Envoyez une esquisse – il n’est pas nécessaire qu’elle soit parfaite. Ou mieux vaut nous proposer le tirage au sort pour vérification. Nous confirmons le pas de chute (la différence entre les deux diamètres) et le matériau souhaité. Ensuite, notre outilleur vérifie si nous avons la bonne plaquette en carbure ou si nous devons en rectifier une. Pour la plupart des formats personnalisés, nous vous fournissons un dessin sous un jour et un prix sous deux jours. L'échantillon est généralement de 20 à 50 pièces. Vous les testez sur votre appareil. Si l'ajustement de la marche semble trop lâche ou trop serré, nous l'ajustons de 0,005 mm et nous reprenons. La production commence une fois que vous avez signé l'échantillon.
