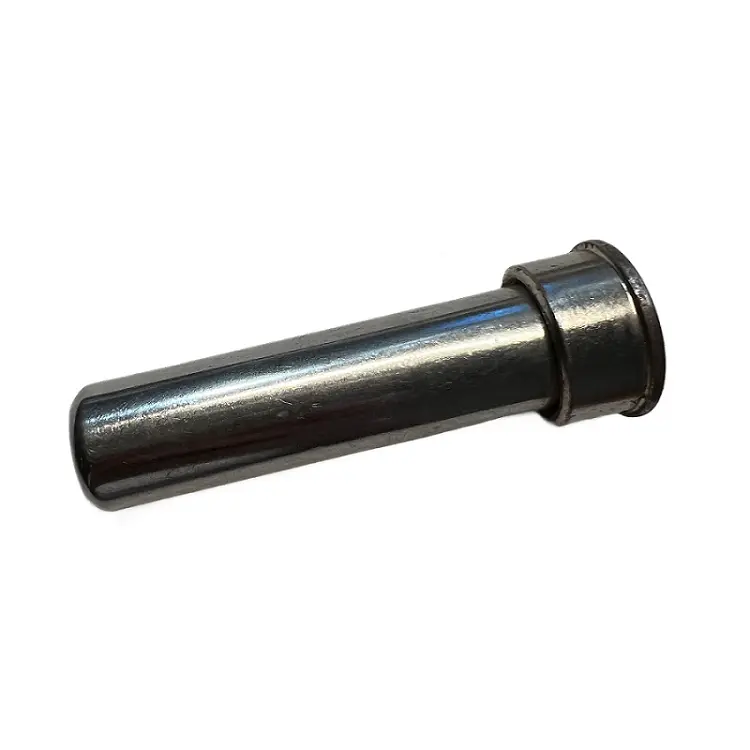

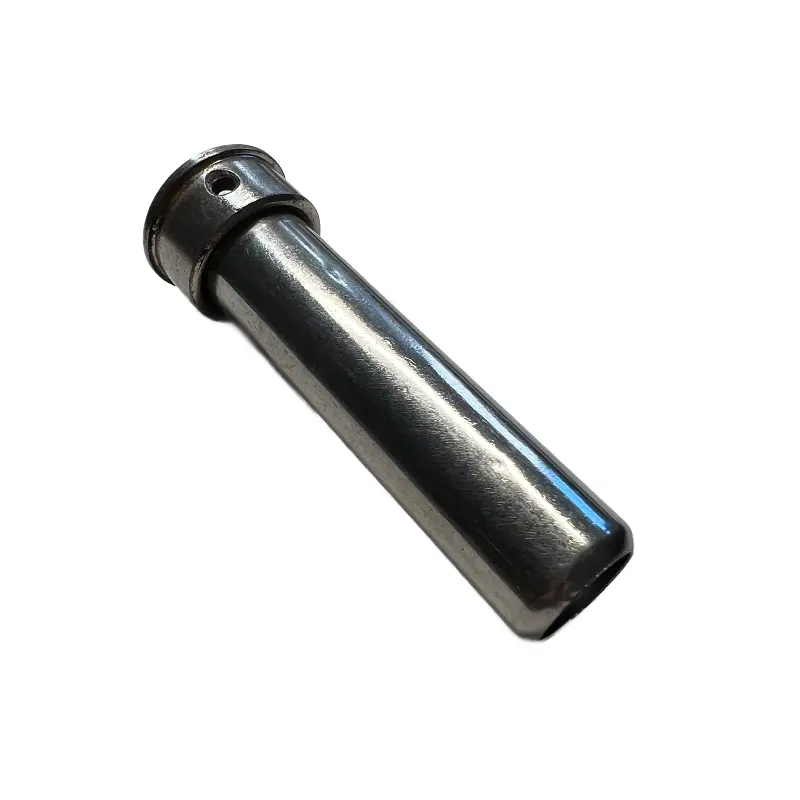

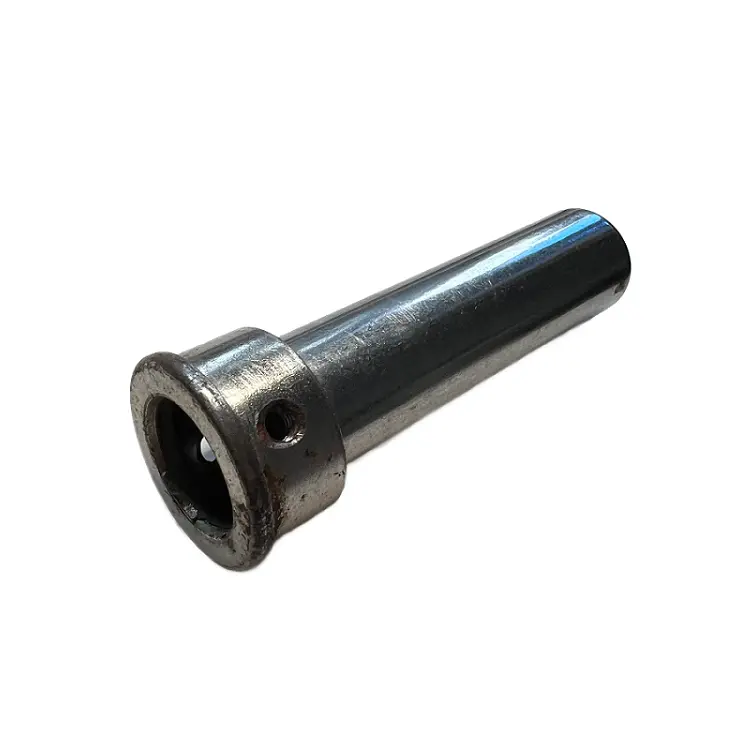

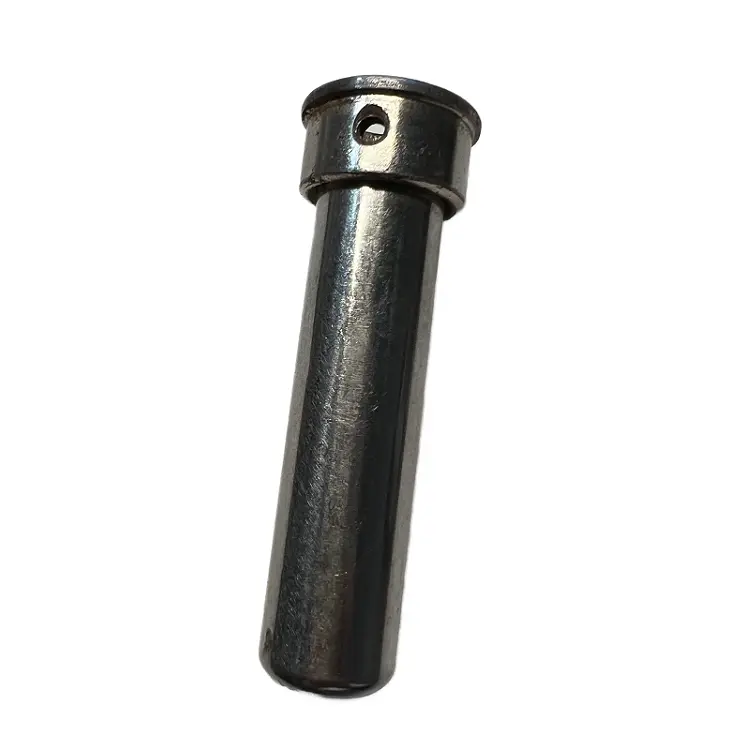

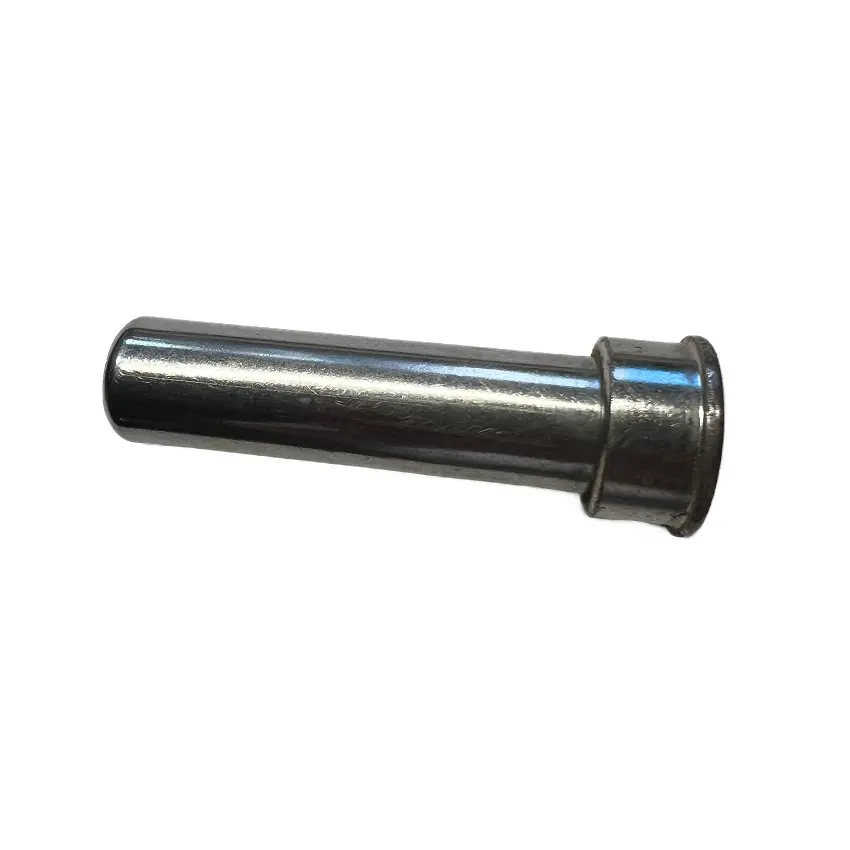

Remplacer les broches pleines, la broche à épaulement creuse par un trou traversant

Le fabricant de métaux Qimao remplace les broches solides. La broche à épaulement creuse par un trou traversant est un substitut direct aux broches à épaulement solides standard. Le diamètre extérieur, la hauteur d'épaulement et la longueur totale correspondent aux dimensions courantes des broches solides. La différence est à l’intérieur : un trou traversant percé avec précision élimine les matériaux inutiles tout en laissant une épaisseur de paroi suffisante pour les charges normales.

Nous commençons par le stock de barres rectifiées sans centre. Ensuite, faites tourner CNC le profil d'épaulement et percez le trou traversant en une seule opération de serrage. Cela maintient le trou concentrique au diamètre extérieur à moins de 0,05 mm. Aucune oscillation. Aucun problème de décentrement lorsqu'il est utilisé comme pivot.

L'épaulement agit comme une butée positive contre la pièce d'accouplement. La section droite sous l'épaule fournit une surface d'appui pour la rotation ou le glissement. Vous obtenez la même fonction de localisation qu'une goupille solide mais avec une masse nettement inférieure. Pour les applications telles que les liaisons pliantes, les panneaux d'accès ou les charnières à passage de câbles, cette conception creuse vous offre également un passage intégré pour les fils ou les petits tubes.

Paramètre de produit (spécification)

Caractéristique du produit

• Remplacement direct Remplacez les broches pleines par des broches à épaulement creuses par des trous traversants par des broches à épaulement pleines standard – mêmes dimensions extérieures, aucune modification du boîtier nécessaire

• Le trou traversant sur toute la longueur enlève 30 à 60 % du poids en fonction du diamètre et de l'épaisseur de la paroi

• Trou et diamètre extérieur concentriques à moins de 0,05 mm – percés et tournés lors de la même opération de serrage CNC

• Épaisseur de paroi minimale calculée pour vos charges de cisaillement et d'appui réelles – aucune estimation

• Examen technique gratuit : envoyez-nous le dessin de votre broche solide et les informations de charge, nous recommandons l'épaisseur de la paroi.

Application

• Charnières du panneau d'accès pour l'aérospatiale – La goupille creuse à épaulement avec trou traversant de remplacement des broches solides réduit le poids sans repenser le boîtier ni changer les modèles de boulons.

• Pickups de suspension pour voitures de course : coupez la masse non suspendue pour un meilleur contact des pneus et une réponse plus rapide de la direction.

• Pivots du cadre de vélo pliant : le poids plus léger facilite le pliage, l'option en acier inoxydable résiste aux éclaboussures de la route

• Bras de positionnement de dispositifs médicaux : moins de poids à soulever chaque jour pour les infirmières et les médecins.

• Couteau pliant et pivots pour outils multifonctions : le centre creux permet à la vis filetée de passer à travers pour le serrage

• Bras repliables pour drones et drones : permet d'économiser des grammes sur chaque pivot, prolonge le temps de vol sur les drones de course et commerciaux

• Charnières de gestion des câbles – acheminez les fils du capteur ou les câbles d'alimentation à travers le centre creux protégé.

• Mécanismes déployables par satellite – économies de masse essentielles pour les budgets serrés, le titane ou l'aluminium creux fonctionnent bien

• Pivots de changement de vitesse de tour manuel : sensation de légèreté lors du déplacement du banjo de vitesse, moins de fatigue lors des changements de configuration

• Supports à pinces de laboratoire : plus légers pour un réglage répété, le trou traversant permet d'attacher l'appareil pour éviter toute perte.

• Charnières de capot et de coffre d'automobile : les goupilles creuses en acier inoxydable résistent à la rouille tout en économisant quelques onces par véhicule

• Points de pivotement de l'équipement d'exercice : réduit le poids total de la machine pour l'expédition et le déplacement dans les gymnases.

• Charnières d'écoutille marine : passez un cordon de sécurité à travers le trou afin que la goupille ne puisse pas tomber par-dessus bord.

• Étapes mobiles de l'imprimante 3D : moins de masse en mouvement réduit les sonneries et les images fantômes à des vitesses d'impression élevées.

• Goupilles de gâchette et de marteau pour arme à feu : les extrémités creuses permettent le retrait d'un outil spécial sans enfoncer ni endommager le cadre.

• Arbres de bout de rouleau de convoyeur – une inertie de rotation plus faible signifie un démarrage/arrêt plus rapide et moins d'usure de la courroie

• Support de caméra et pivots de cardan : des broches plus légères signifient que les moteurs de cardan consomment moins d'énergie et fonctionnent moins bien.

• Pivots de levier de moto – permet d'économiser quelques grammes par levier, réduisant sensiblement la fatigue du pilote lors de longs trajets

• Mécanismes d'inclinaison des chaises de bureau : réduit le poids d'assemblage pour les ouvriers d'usine et les frais d'expédition pour les entreprises de meubles.

Guide d'installation

1. Retirez la goupille solide existante. Nettoyez le trou dans les deux pièces d'accouplement.

2. Vérifiez que le diamètre de la broche à épaulement creuse de remplacement des broches pleines avec trou traversant correspond au lamage ou à l'évidement de votre pièce. L’épaule doit affleurer ou légèrement sous la surface – jamais fière.

3. Insérez la section droite de la goupille creuse dans la première pièce d'accouplement, puis dans la seconde. Le trou traversant doit être orienté dans la direction dans laquelle vous pourriez ultérieurement acheminer un câble ou un outil.

4. Poussez ou tapotez légèrement jusqu'à ce que l'épaulement touche la face de contact. Ne martelez pas directement sur le bord de l'épaule. Utilisez un maillet à face souple ou un outil de presse qui entre en contact avec toute la face de l'épaule.

5. Pour les applications à ajustement coulissant, un anneau de retenue ou une vis de réglage peut être nécessaire à l'extrémité opposée. Nous ne recommandons pas d'insérer des goupilles creuses à une profondeur supérieure à 2 fois le diamètre de la goupille – la paroi mince peut s'effondrer.

6. Après l'installation, vérifiez que la goupille ne tourne pas alors qu'elle ne le devrait pas. Si une rotation est nécessaire, confirmez que le jeu est compris entre 0,02 et 0,05 mm.
