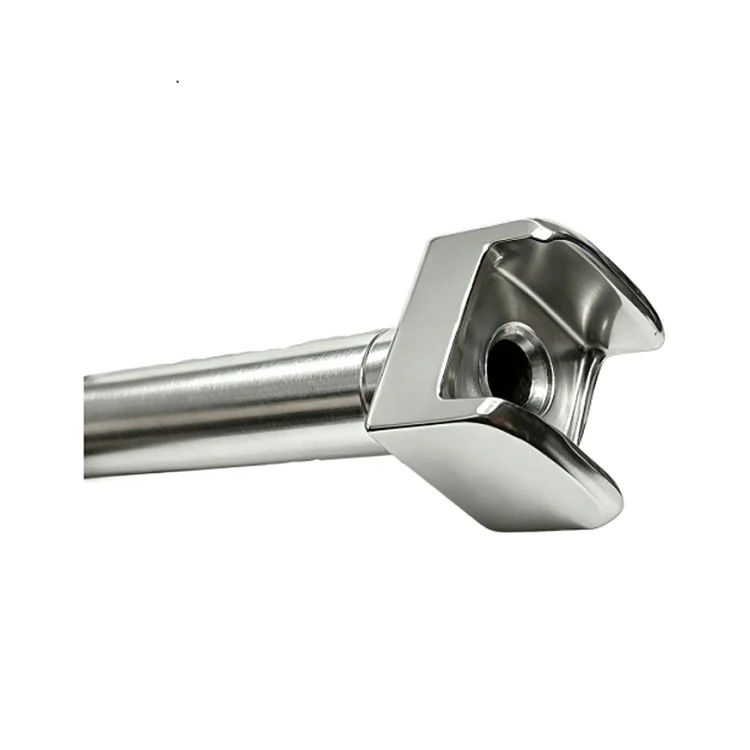

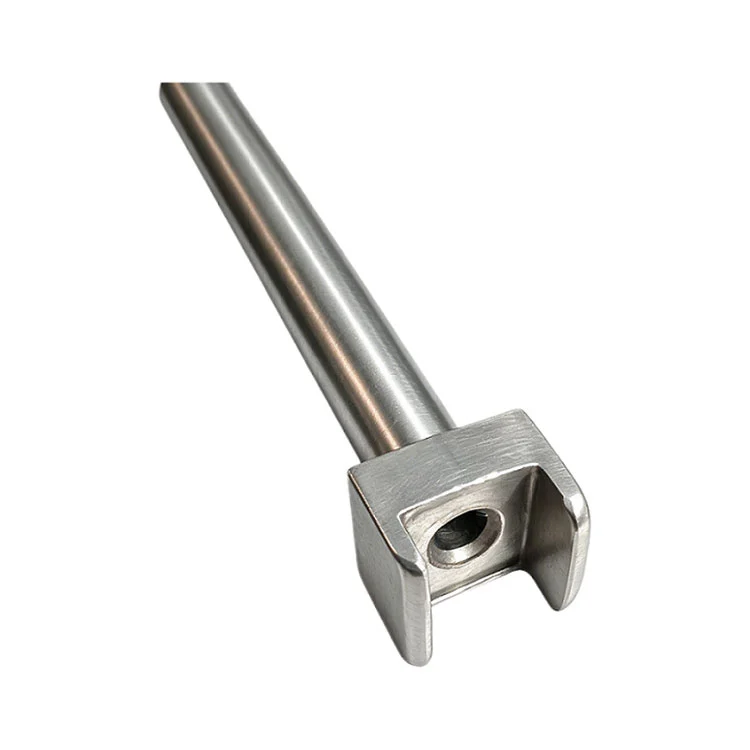

Tige de chape en acier d'arbre d'extrémité de fourche en forme de U avec trou d'épingle

Qimao Metal Manufacturer propose aux clients une tige de chape en acier avec arbre d'extrémité de fourche en forme de U durable avec trou d'épingle. Vous pouvez le glisser dans un étrier ou une extrémité de tige de vérin, y faire passer un axe de chape, le verrouiller avec une goupille fendue. Fait. Pas de fils à dénuder. Pas de lutte avec les noix. Juste un joint pivotant solide qui supporte des charges de cisaillement toute la journée. Les agriculteurs les utilisent sur les attelages de tracteurs. Les mécaniciens les mettent sur des vérins hydrauliques. Même les engins tout-terrain en dépendent. La tolérance du diamètre du trou ? Nous tenons +/- 0,05 mm. Vous voulez quelque chose de différent ? C'est ce que signifie ici « personnalisé » : indiquez-nous vos dimensions.

Laissez-moi vous expliquer ce que vous obtenez. La tige de chape en acier d'extrémité de fourche en forme de U avec trou d'épingle a des jambes parallèles - nous n'expédions pas de jambes pliées. La largeur et l'écart des jambes correspondent aux axes de chape standard, mais encore une fois, la personnalisation est une option. L'arbre s'étend à partir de la base de la fourche. Ce trou d'épingle au bout ? Ce n’est pas une réflexion après coup. Nous le forons sur une fraiseuse CNC, de sorte que le trou soit centré exactement. Les bavures sont supprimées – pas de bords tranchants qui pourraient vous couper les doigts ou endommager la broche. Finition de surface ? Généralement de l'oxyde noir pour une protection de base contre la rouille. Ou du zingage si vous le demandez. Nous proposons également un usinage brut si vous souhaitez le souder ou le revêtir vous-même. Chaque pièce fait l’objet d’une vérification rapide de la jauge avant l’emballage. Personne ne veut d’une tige de chape qui ne s’adapte pas. Si vous avez un dessin, nous le faisons correspondre. Si ce n’est pas le cas, dites-nous sur quelle machine il s’agit.

Paramètre de produit (spécification)

• Options matérielles :Le produit peut être fabriqué en acier 45# (standard), en acier allié 4140 (résistance plus élevée), en acier inoxydable 304/316 (résistance à la corrosion), etc., sur mesure.

• Plage de diamètre :10 mm à 60 mm (3/8" à 2-3/8") pour la section d'arbre

• Diamètre du trou de broche :3 mm à 20 mm, tolérance +/-0,05 mm

• Largeur du bras de fourche :Personnalisé selon la taille de votre axe de chape

• Écart de fourche (à l'intérieur) :Convient au diamètre de la broche + jeu de 0,1 mm à 0,3 mm

• Longueur totale :50 mm à 300 mm (2" à 12") – plus long disponible

• Dureté :Tel que laminé ~HB200 ; traité thermiquement à HRC 35-42 sur demande

• Traitement de surface :Oxyde noir, zingué (jaune/bleu), ordinaire ou phosphate

Guide d'installation

Pour la tige de chape en acier avec arbre d'extrémité de fourche en forme de U avec trou d'épingle, l'installation n'est pas compliquée, mais quelques astuces évitent les maux de tête.

Avant de commencer – Nettoyez toute saleté des trous de montage. Le grain raye la surface de la broche. Vérifiez également que l'écartement de la fourche correspond à la longueur de votre axe de chape. Si la goupille est plus courte que la largeur extérieure des bras de fourche, elle ne se verrouillera pas.

Alignement – ​​Les deux parties que vous connectez doivent être alignées. S’ils sont décalés, la goupille se coince. Utilisez un levier ou une sangle à cliquet pour mettre les objets en place. Ne forcez pas la goupille.

Insertion de la broche – Poussez à la main. S'il raccroche, faites légèrement pivoter la broche. Parfois, une bavure ou un léger décalage provoque une traînée. Si cela ne fonctionne toujours pas, vérifiez à nouveau l’alignement de vos trous.

Verrouillage – Les pattes des goupilles fendues sont écartées d'au moins 15 à 20 degrés. Ne les écrasez pas à plat. Les jambes aplaties peuvent se détacher.

Vérification finale – Saisissez le joint. Essayez de le remuer. Un léger jeu est normal – les chapes ne sont pas des roulements de précision. Un claquement signifie que votre épingle est trop petite. Appelez-nous.
