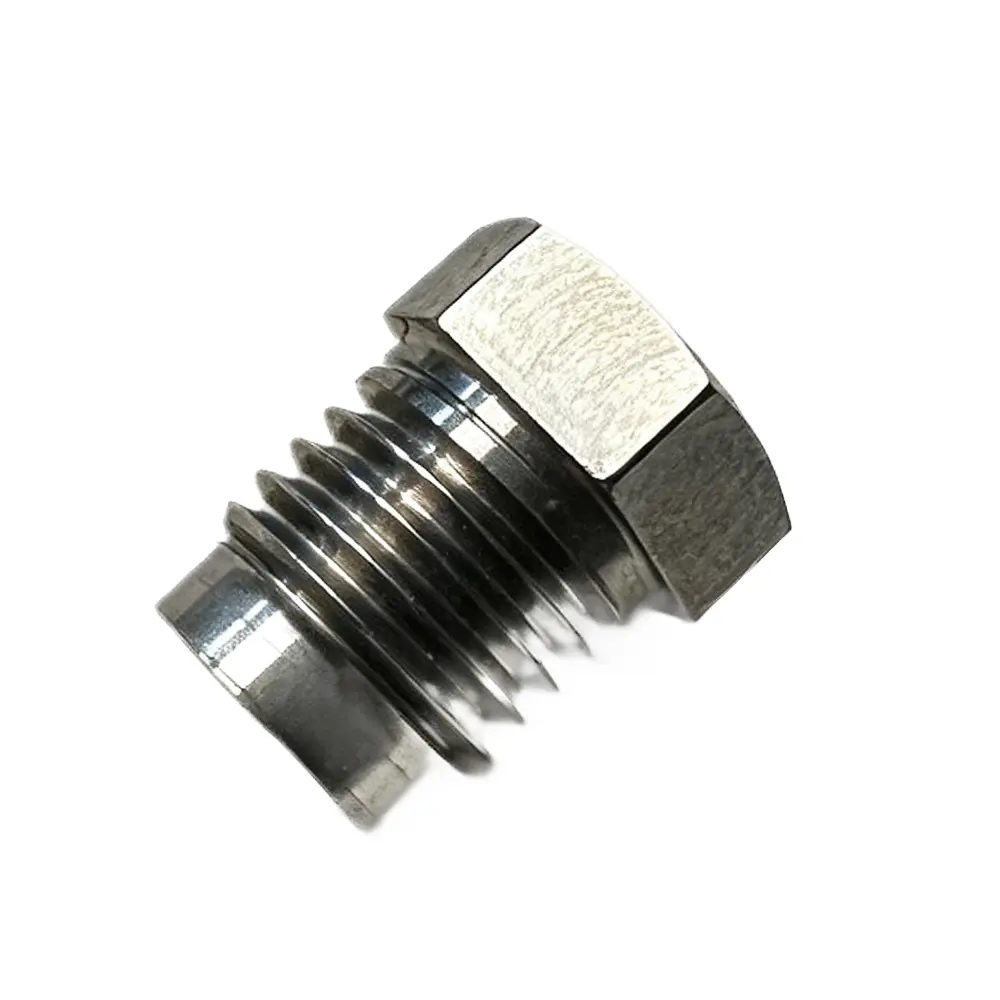

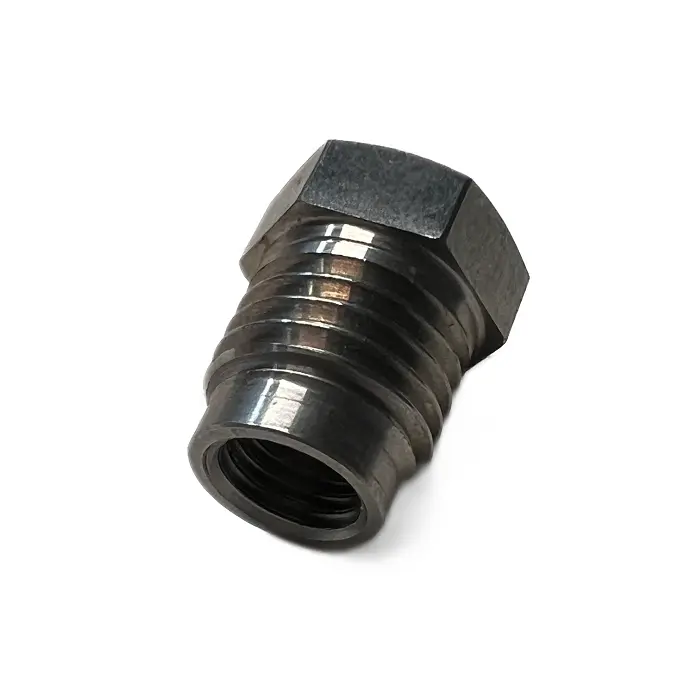

Adaptateur universel de filetage femelle à mâle

L'adaptateur de filetage femelle à mâle universel durable de Qimao Metal Manufacturer comprend un pivot femelle standardisé NPT ou BSPP à une extrémité et un filetage mâle fixe NPT ou conique métrique à l'opposé, modifiant efficacement le sexe et la taille du port du système. Le corps est construit en acier à faible teneur en carbone (12L14) ou en acier inoxydable 316 en option, traité thermiquement selon RC 22-26 pour empêcher la déformation du filetage sous un couple répétitif. Les filetages mâles sont laminés et non coupés, ce qui préserve le flux des grains du métal, ce qui se traduit par une résistance à la fatigue 30 % supérieure à celle des filetages usinés uniquement. Les tolérances dimensionnelles sont conformes à la norme ASME B1.20.1 pour les filetages de tuyaux coniques, avec un hexagone contrôlé plat à plat à +/- 0,005 pouces pour l'engagement de la clé. Chaque unité est testée en atelier à 1 000 PSI pour valider les zones d'étanchéité avant le sablage et le revêtement d'huile pour la résistance à la corrosion.

Paramètre de produit (spécification)

Caractéristique du produit

• Flux bidirectionnel :La conception hexagonale symétrique de l'adaptateur de filetage universel femelle à mâle offre une surface de serrage égale quelle que soit l'orientation de l'entrée.

• Capacité de scellement à sec :Les filetages parallèles BSPP en option avec rainure de joint torique collée permettent une étanchéité sans pâte de filetage sur les filetages droits.

• Large spectre de pression :Évalué du vide (29,9 inHg) jusqu'à 6 000 PSI, adapté aux conduites de retour d'aspiration et aux circuits d'injection haute pression.

• Réutilisabilité :Les filetages roulés résistent jusqu'à 15 cycles de fabrication et de rupture avant de présenter une usure mesurable, surpassant les adaptateurs à filetage coupé standard.

Application

• Projets de rénovation :Conversion des ports de pompe obsolètes en ports adaptateurs universels femelles à filetage mâle sur les machines de moulage par injection vieillissantes.

• Équipement mobile :Adaptation des vannes de prélèvement hydrauliques auxiliaires sur les pelles pour connecter des outils de marteaux de rechange avec différentes normes de filetage.

• Bancs d'essai :Remplacement rapide des capteurs et des manomètres sans tuyauterie rigide, permettant des changements de configuration rapides pour la validation R&D.

• Refroidisseurs CVC :Reliant les vannes de service filetées impériales aux tuyaux de réfrigération métriques pour les compresseurs de fabrication européenne.

• Outillage sous-marin :(Avec qualité 316L) Utilisé dans les bras manipulateurs ROV où un changement de genre compact est nécessaire pour interfacer des effecteurs finaux spécialisés.

Détails de production

1. Les filetages universels de l'adaptateur de filetage femelle à mâle subissent un processus de formage à trois rouleaux plutôt qu'une coupe en un seul point, ce qui durcit les rayons de racine pour résister aux martelages répétés des clés à chocs sans dénuder.

2. Les filetages femelles sont brochés avec précision avec un taraud à pointe en spirale pour obtenir un engagement de profondeur de filetage de 75 %, garantissant que l'extrémité femelle saisit toute la surface du flanc du composant d'accouplement.

3. Nous appliquons un revêtement de conversion au phosphate de manganèse (8 à 12 microns d'épaisseur) qui agit comme un lubrifiant sec, éliminant efficacement le grippage lors du vissage dans des collecteurs en acier inoxydable.

4. Tous les cônes d'étanchéité sont mesurés à l'air à l'aide d'un banc Merkle selon les spécifications de serrage manuel L1, garantissant une étanchéité métal sur métal sur les cinq premiers filetages sans trop compter sur du ruban d'étanchéité.

5. Les méplats de clé de secours sont usinés avec une texture micro-dentelée pour empêcher la douille de glisser lors d'un assemblage à couple élevé.
